Замена втягивающего реле стартера ваз 2107

Предварительные работы

Ставим противооткатные упоры

Выполнение нескольких простых действий, связанных с подготовкой ВАЗ 2107 к ремонтным работам, существенно сэкономит ваше время, улучшит качество технического обслуживания и будет являться гарантией безопасности вашего здоровья.

1. Место, где будет осуществляться техническое обслуживание машины, должно иметь хорошее и равномерное освещение. В некоторых случаях достичь этого получается только благодаря использованию дополнительных средств освещения.
2. Из-за того, что стартер в автомобиле ВАЗ 2107 расположен в нижней части мотора, работы по его демонтажу следует осуществлять на эстакаде или смотровой яме. Снять стартер через верх не получится.

Машина должна быть надежно зафиксирована при помощи стояночного тормоза или противооткатных упоров. В противном случае существует вероятность того, что транспортное средство начнет самопроизвольное движение.

Как отремонтировать стартер ВАЗ-2107 своими руками

Для самостоятельного ремонта пускового агрегата необходимо:

• снять и разобрать устройство;
• проверить состояние обмоток, втулок и щеток;
• заменить поврежденные элементы;
• произвести обратную сборку с проверкой корректности соединений электропроводки.

Демонтаж и разборка

Для снятия и разборки агрегата необходимо:

1. Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
2. Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
3. Открутить гайки, удерживающие провода на корпусе пускового агрегата.
4. Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
5. Вытянуть узел из посадочного гнезда.
6. Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
7. Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.

Замена втулок

Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.

Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.

Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.

Замена электрических щеток

Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.

Замена графитовых щеток производится по алгоритму:

1. Снять заднюю крышку корпуса.
2. Открутить винты крепления щеток (всего в конструкции 4 элемента).
3. Снять изношенные элементы и установить новые щетки.
4. Прочистить полость статора от остатков продуктов износа графитовых элементов.
5. Установить снятые детали на штатные места.

Ремонт втягивающего реле стартера

Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).

Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.

Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.

Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.

Сборка и установка стартера

Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.

В процессе эксплуатации машины происходит износ механизма, что обеспечивает запуск двигателя. Замена вышедшего из строя стартера или его ремонт на автомобиле ВАЗ 2107 является достаточно сложной операцией, требующей определенных навыков. Агрегат установлен на правой стороне двигателя по ходу движения. Стартер оснащен втягивающим реле, которое приводит в действие обгонную муфту.

Наиболее частые причины отказа пускового устройства двигателя:

1. выход из строя бендикса;
2. большая выработка подшипников скольжения – бронзовых втулок;
3. короткое замыкание в обмотках ротора или статора;
4. износ щеток и токоведущего коллектора.

Квалифицированная замена неисправных деталей в стартере позволит восстановить его работоспособность.

Основные неисправности

Достаточно простая и надёжная конструкция, тем не менее, учитывая высокие нагрузки и высокие токи, с которыми приходится работать механизму, время от времени проявляются разные неполадки. Выражаться они могут как очень просто, к примеру, стартер вообще не реагирует на поворот ключа, так и на перманентные проблемы, причину которых установить труднее всего.

Основные неисправности втягивающего реле выстроились в список ниже, но сложность в том, что неисправности могут как комбинироваться между собой, так и быть следствием обычной потери контакта на клеммах АКБ. Поэтому поиск неисправности нужно начинать издалека. Тем не менее, вот эти неисправности:

• КЗ удерживающей или втягивающей обмоток, тогда просто будут гореть предохранители или же управляющее реле просто не подаст напряжение на контакты;
• нагар на контактах;
• обрыв обмоток;
• перекосы или повреждения возвратной пружины;
• физические повреждения корпуса или деталей реле.

https://youtube.com/watch?v=Mc7g0YhT2Yc

Устройство и принцип работы стартера ВАЗ 2107

Стартер для «семерки» ничем принципиально не отличается от аналогичных устройств семейства «классики» да и иномарок в целом. По сути, это электромотор постоянного тока, который запитывается от автомобильного аккумулятора.

Устройство стартера

Основные конструктивные элементы:

1. Электромотор (якорь, статор, щеточный узел), соединенный общей осью с бендиксом;
2. Втягивающее реле, состоящее из втягивающей обмотки с сердечником, удерживающей обмотки;
3. Вилка, соединяющая вал стартера и втягивающее реле;
4. Обгонная муфта, возвратная пружина и другие элементы.

Принцип работы стартера:

1. При старте ток от аккумулятора поступает на втягивающее реле и удерживающее реле одновременно, образуя магнитное поле на их обмотках;
2. Под действием магнитного поля якорь втягивающего реле сдвигается назад по горизонтальной оси и через вилку выдвигает вперед бендикс;
3. Как только бендикс занимает крайнее положение и входит в зацепление с зубчатым венцом маховика, замыкается контакт на мотор стартера, а втягивающее реле отключается. Остается подключенным только удерживающее реле;
4. Мотор стартера работает, вращает бендикс, а он, в свою очередь, раскручивает маховик до тех пор, пока двигатель не запустится;
5. После того, как двигатель стартовал и начал вращаться быстрей, чем мотор стартера, срабатывает обгонная муфта, якорь втягивающего реле возвращается в исходное положение и бендикс расцепляется с маховиком.
6. После запуска двигателя подачу тока на стартер отключают.

Короткий видео-урок

Где на ваз 2107 находится реле стартера

Стартер ВАЗ 2107 — это электродвигатель бесперебойного тока с 4 щетками и 4 полюсами. Данный агрегат располагается справа от блока цилиндров, фиксируется к картеру сцепления при помощи 3 болтов. С учетом комплектации на ВАЗ 2107 устанавливаются модели 5722.3708 либо 4216.3708-02.

Проверка работы стартера

Перебираем деталь

Прежде чем поменять стартер, потребуется проверить его работоспособность. Для этого используется мультиметр и схема стартера. Для начала необходимо выяснить, где находится данное устройство и как его снять. Агрегат чистится снаружи. Далее находится реле стартера на ВАЗ 2107 и проверяется его работоспособность. Вывод «50» соединяется с плюсом АКБ, а корпус устройства — с «минусом». Если втягивающее реле стартера исправно, тогда шестерня привода выводится через окно крышки, при этом должен быть слышен щелчок.

Затем проверяется состояние обмоток статора и якоря. Для первого агрегата данная процедура заключается в следующем:

1. демонтируется задняя крышка и разъединяется щеточный узел,
2. соединяется 1 щуп мультиметра с корпусом, а 2-й прикладывается поочередно к
3. выводам обмоток статора — данное устройство должно показывать сопротивление в 10 кОм и более,
4. далее щупы соединяются с выводами обмоток — если сопротивление идет к бесконечности, тогда есть обрыв.

Проверка обмотки якоря осуществляется следующим образом. Один щуп присоединяется к корпусу стартера ВАЗ 2107, второй — поочередно к контактным пластинам якоря. При этом уровень сопротивления должен превышать 10 кОм, что говорит об отсутствии замыкания.

Демонтаж и монтаж детали

Замена стартера ВАЗ 2107 осуществляется при поломке данного агрегата. Но как снять стартер ВАЗ, знают не все водители. Автомеханики рекомендуют делать это на смотровой яме или эстакаде. Провод снимается с минусовой клеммы АКБ. Если имеется ВАЗ 2107 инжектор, тогда предусматривается снятие грязезащитного щитка. Затем откручивается нижний болт, фиксирующий щиток. Для этого используются ключ на «10» и удлинитель. Болты, с помощью которых основной агрегат привинчен к картеру, откручиваются при помощи ключа на «13», удлинителем и карданом.

Разбираем деталь

Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.

Далее откручивается гайка, крепящая щиток. Данное устройство демонтируется. Следующий шаг заключается в откручивании болтов, крепящих наконечник провода, идущего к плюсу АКБ. Снятие стартера ВАЗ предусматривает разъединение провода с выводом «50». Он демонтируется со стороны отсека мотора. Для его подключения монтажные работы выполняются в обратной последовательности. Ремонт автомобиля проводятся, если не работает стартер или вышли из строя иные детали. Замена стартера на ВАЗ осуществляется при помощи торцевых ключей на «10» и «13», удлините кардана.Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.

Основные причины неисправностей

Автомеханики выделяют несколько причин неисправности стартера ВАЗ.

• Если при повороте ключа в замке зажигания стартер не крутит, только щелкает, потребуется включить зажигание около 20 раз до его запуска. Может создаться ощущение, что АКБ разрядился.
• Если данный агрегат трудно крутит сразу и требуется время для разгона и запуска мотора, нужен ремонт стартера ВАЗ 2107. Это позволит выявить существующие дефекты, в том числе выяснить, почему он щелкает. Автомеханики рекомендуют в этой ситуации устанавливать новый агрегат, так как после ремонта его не хватает надолго.
• Если при повороте ключа крутит стартер, а мотор нет, тогда проводится замена бендикса, то есть обгонной муфты. Потребуется демонтаж стартера

Замена бендикса (если не крутит стартер ВАЗ) и прочих элементов, вышедших из строя, предусматривает смазывание каждого резьбового соединения при помощи литола. Перед установкой детали нужно посмотреть, в каком состоянии находится венец маховика.

Необходимо учесть, что зубья не должны быть сточены. В противном случае можно говорить о неисправности втягивающего реле (из-за чего не крутит стартер на ВАЗ) или бендикса.

www.vazzz.ru

Диагностика неисправностей стартера ВАЗ 2106

Все неисправности стартера можно условно разделить на две группы:

• электрические (выход из строя токопроводящих элементов);
• механические (износ деталей привода).

Для корректной диагностики стартера автовладельцу необходимо знать признаки, соответствующие той или иной неисправности.

Признаки неисправности стартера

К основным симптомам выхода стартера из строя можно отнести:

• при повороте ключа зажигания стартер и тяговое реле не подают признаков жизни;
• тяговое реле издаёт частые щелчки;
• тяговое реле при запуске срабатывает, но ротор вращается слишком медленно;
• при повороте ключа зажигания со стороны стартера слышится треск;
• при запуске со стороны стартера появляется гул.

При запуске стартер и тяговое реле не срабатывают

Причинами отсутствия реакции стартера на поворот ключа зажигания могут быть:

• полная или почти полная разрядка АКБ;
• окисление контактов АКБ;
• отсутствие контактов между выводами АКБ и наконечниками силовых проводов;
• отсутствие контакта между наконечником провода и выводом «50» на тяговом реле;
• неисправность контактной группы зажигания;
• обрыв управляющего провода, идущего от замка зажигания к тяговому реле.

В такой ситуации прежде всего нужно проверить АКБ с помощью мультиметра — напряжение на её клеммах не должно быть ниже 11 В. В противном случае следует зарядить аккумулятор и продолжить диагностику.

Затем проверяют состояние клемм аккумулятора и надёжность их контакта с наконечниками силовых проводов. В случае плохого контакта выводы АКБ быстро окисляются, и энергии аккумулятора становится недостаточно для запуска стартера. То же самое происходит и с выводом 50 на тяговом реле. При обнаружении следов окисления от АКБ отсоединяются наконечники, которые зачищаются вместе с клеммами аккумулятора и выводом 50.

Проверку контактной группы замка зажигания и целостности управляющего провода осуществляют, замыкая штекер этого провода и вывода B тягового реле. Питание в этом случае начинает подаваться прямо на стартер. Для проведения такой диагностики необходимо иметь определённый опыт. Осуществляется проверка следующим образом:

1. Автомобиль ставится на нейтральную передачу и стояночный тормоз.
2. Включается зажигание.
3. Длинной отвёрткой замыкают штекер управляющего провода и вывод В тягового реле.
4. Если стартер заработал, неисправен замок или провод.

Частые щелчки тягового реле

Частые щелчки при запуске двигателя свидетельствуют о многократном срабатывании тягового реле. Это может происходить при сильном падении напряжения в цепи стартера из-за разряда аккумуляторной батареи или плохого контакта между наконечниками силовых проводов. В этом случае:

• измеряют напряжение АКБ;
• проверяют состояние контактов;
• проверяют надёжность электрических соединений в цепи стартера.

Иногда причиной такой ситуации может стать замыкание или обрыв в удерживающей обмотке тягового реле. Определить это можно лишь после демонтажа стартера и разборки реле.

Медленное вращение ротора

Медленное вращение ротора является следствием недостаточного энергоснабжения стартера. Причиной этого может быть:

• глубокий разряд АКБ;
• окисление выводов АКБ;
• слабая затяжка наконечников силовых проводов;
• подгорание ламелей щёточного коллектора;
• залипание или износ щёток;
• замыкание щёткодержателя плюсовой щётки на массу;
• обрыв (замыкание) обмоток статора или ротора.

Здесь, как и в предыдущих случаях, в первую очередь проверяется состояние АКБ и контактов. Если неисправность идентифицировать не удалось, стартер нужно будет снять и разобрать. Без этого определить подгорание коллектора, проблемы со щётками, щёткодержателем или обмотками не получится.

Треск в стартере при запуске

Причиной треска в стартере при повороте ключа зажигания может стать:

• неисправность обгонной муфты;
• износ приводной шестерни вала.

В обоих случаях потребуется демонтаж стартера.

Гул стартера при запуске

Наиболее вероятными причинами гула стартера и медленного вращения его вала являются:

• износ втулок ротора;
• ослабление креплений стартера;
• неправильный монтаж стартера.

Гул свидетельствует о перекосе вала ротора и замыкании его на массу.

Как проверить реле на ВАЗ 2107

Проверка реле заключается в измерении сопротивления втягивающей и удерживающей обмоток. Удерживающая должна иметь сопротивление в 75Ом, а втягивающая — 55Ом. Проблемы с обмотками могут быть только трёх видов — полное короткое замыкание, обрыв и плохой контакт на контактных пластинах. В принципе, если реле разборное, то можно устранить некоторые неисправности — зачистить мелкой наждачкой контакты, отпаять и перемотать обмотки, но учитывая невысокую стоимость реле, едва ли такой ремонт будет оправданным.

В любом случае, перед тем как разобрать реле, необходимо демонтировать стартер, после чего делать выводы о целесообразности замены или же ремонта узла. Удачного всем ремонта и быстрого запуска двигателя!

Проверка технического состояния деталей стартера ВАЗ-2107

↑ Якорь

Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки якоря на массу. Напряжение через лампу подводится к пластинам коллектора и к сердечнику якоря. Горение лампы указывает на замыкание пластин коллектора с массой. При проверке мегомметр должен показывать сопротивление не менее 10 кОм. Якорь, имеющий замыкание с массой, замените.

Специальным прибором проверьте, нет ли замыканий между секциями обмотки якоря и пластинами коллектора, а также нет ли обрывов в месте припайки выводов секций обмотки к пластинам коллектора.

↑ Якорь стартера ВАЗ

Осмотрите рабочую поверхность коллектора. Загрязненную или пригоревшую поверхность зачистите мелкозернистой шлифовальной шкуркой.

Проверьте биение сердечника относительно цапф вала. Если оно больше 0,08 мм — замените якорь.

Проверьте состояние поверхностей шлицев и цапф вала якоря. На них не должно быть задиров, забоин и износа. Если на поверхности вала появились следы желтого цвета от втулки шестерни, удалите их мелкозернистой шлифовальной шкуркой, так как они могут стать причиной заедания шестерни на валу.

↑ Привод

• Привод стартера должен свободно, без заметных заеданий перемещаться на валу якоря.
• Шестерня должна проворачиваться относительно вала якоря под действием момента не более 27,4 Н·см (2,8 кгс·см).
• В обратном направлении шестерня проворачиваться не должна.

Если на заходной части зубьев шестерни имеются забоины, то подшлифуйте их мелкозернистым наждачным кругом малого диаметра.

Если детали привода повреждены или значительно изношены, замените привод новым.

↑ Статор

Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки статора на массу. Напряжение через лампу подводится к общему выводу обмотки и к корпусу стартера.

Если лампа горит или мегомметр показывает сопротивление меньше 10 кОм, а также если обмотки имеют следы перегрева (почернение изоляции), замените корпус с обмотками.

↑ Крышки

Проверьте, нет ли на крышках трещин.

Если они имеются — замените крышки новыми.

Проверьте состояние втулок крышек.

Если они изношены, то замените крышки в сборе или только втулки. Новые втулки после запрессовки разверните до (12,015+0,03) мм.

У стартера СТ-221, чтобы заменить втулку со стороны коллектора, предварительно извлеките заглушку, а после запрессовки втулки установите заглушку на место и раскерните в трех точках.

Проверьте надежность крепления щеткодержателей на крышке со стороны коллектора.

• Щеткодержатели положительных щеток не должны иметь замыкания с массой.
• Щетки должны свободно перемещаться в пазах щеткодержателей.
• Щетки, изношенные по высоте до 12 мм, замените новыми, предварительно притерев их к коллектору.

Проверьте динамометром усилие пружин на щетках, которое для новых щеток должно составлять 9,8±0,98 Н (1±0,1 кгс) и, при необходимости, замените пружины новыми.

↑ Тяговое реле

Проверьте легкость перемещения якоря реле. Проверьте омметром, замыкаются ли контактные болты реле контактной пластиной. Проверьте омметром нет ли обрыва в обмотках тягового реле.

Если в обмотках реле имеется обрыв, или не замыкаются контактные болты реле контактной пластиной, то замените реле новым.

Если реле разборного исполнения, то можно разобрать его и зачистить контактные болты и пластину мелкозернистой шкуркой или плоским бархатным напильником. При значительном повреждении контактных болтов в месте соприкосновения с контактной пластиной можно повернуть болты на 180°.

Лада 2107 › Бортжурнал › Замена тягового реле (втягивающего) стартера

Всем привет! Как уже догадались из названия поста, у меня опять что-то накернилось. Выхожу такой вчера вечером с работы с кучей планов в голове, сажусь в машину. Запускаю движок, а он не запускается. Щелчок втягивающего есть, и то какой-то не такой, а «Дрындыгыдын» нету. Просто тишина. Как так, все же нормально было?! Первая мысль была что посадил аккумулятор неправильно подключенным новым девайсом, но опыт говорил иначе. Проверка контактов результата не дала. Что ж, делать нечего. Снимаю акум, сдвигаю бачок омывайки в сторону, снимаю теплоотражающий щиток и вынимаю стартер. На самом деле это не так просто, нужно немного изловчиться)

Яснопонятно, отвалился «пятачок» с задней крышки тягового реле или, как его еще называют, втягивающего. То ли сам катапультировался, то ли я «помог» при снятии. Первый вариант вполне вероятен судя по пыли на срезе. Второй вариант тоже имеет право на жизнь судя по опыту) При более детальном осмотре выяснилось что пластмасса (или что-там) задней крышки под воздействием температуры от выпуска, находящегося неподалеку, и времени потерял свои свойства и стал хрупким. От того и улетел.

Закрыл все и потопал в сторону ближайшего магазина запчастей где и было приобретено такое вот реле:

По поводу производителя заморачиваться не стал, не до того было. Да и сделано все вполне добротно. Даже гаечки и шайбочки все присутствовали. Мне вот одно не понятно: как может быть запрещено что-то модифицировать в машине, в которой изначально намешано всякого разного?! Например, вот тот же стартер: сам стартер 21213, редукторный, а втягивающее от 2110. И это только один пример)) На всякий случай сравниваю с предыдущим втягивающим. Вроде как оно:

Это интересно: Устройство ремонт и регулировка карбюратора к 151С

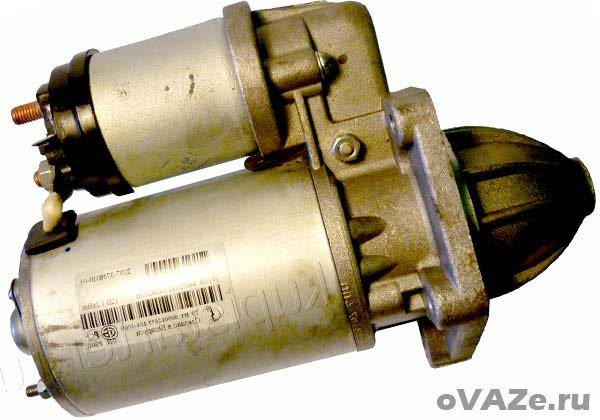

Стартер ВАЗ 7 модели (от 01 до 07)

Используемый для пуска двигателя электромотор коллекторного типа находится на боковой части картера силового агрегата. Детали соединены между собой болтами с 6-гранной головкой. Питание подается от аккумулятора.

Снятие стартера, защитного экрана

Для ремонта стартера его надо снять с автомобиля. Если автомобиль сравнительно свежий, и стартер еще не снимали, то на своем законном месте находится теплоотражающий защитный экран. Он помешает вам вытащить стартер, поэтому в первую очередь его надо снять.

Крепится защитный экран сверху на двух шпильках гайками на 13 и снизу болтом головкой на 10. И если гайки отвернуть можно простым ключом, то для его отворачивания понадобится длинный тонкий торцовый ключ. Многие, сняв защиту уже не ставят ее на место, но лучше это все таки сделать. Без нее стартер сильно нагревается от выпускного коллектора, особенно летом в пробках.

Защита стартера и расположение нижнего болта

Видео снятие стартера

Назначение

Устройство предназначено для принудительного прокручивания коленчатого вала двигателя в момент запуска. Изделие оборудовано специальной муфтой бендикс, которая входит в зацепление с зубчатым венцом, смонтированным на маховике силовой установки. Управление электрическим мотором осуществляется дистанционно при помощи контактной группы в замке зажигания через дополнительное реле.

Схема электрическая подключение стартера

Виды

Существует 2 типа электромоторов для пуска силовой установки:

1. На автомобилях с карбюратором применяется стандартный стартер, крутящий момент передается непосредственно от ротора к зубчатому венцу.
2. На части карбюраторных машин и ВАЗ 07 с инжектором устанавливался привод редукторного типа. За счет применения планетарной передачи снижается сила тока в цепи питания и повышается крутящий момент.

Прочитайте, может пригодится: Как заменить цепь ГРМ на ВАЗ 2107

Как проверить стартер

Для того, чтобы проверить стартер на исправность, необходимо знать, какие наиболее частые поломки с ним случаются. Итак, среди таких поломок, выделяют всего четыре неисправности:

• При попытке запуска двигателя, стартер его не крутит;
• Стартер крутит, однако коленчатый вал не вращается;
• Недостаточная скорость оборотов стартера;
• Стартер не выключается после запуска двигателя.

Сразу скажем о том, что проверить стартер – процедура несложная, которую могут выполнить даже начинающие автомобилисты (см. видео про проверку стартера ниже) . Общая схема такой проверки выглядит следующим образом:

1. Диагностируем стартер;
2. Проверяем работу релейного механизма;
3. Проверяем работу якоря;
4. Выполняем проверку щёток и обмотки;
5. Диагностируем работу бендикса.

Процесс проверки стартера

Для начала, нужно демонтировать и зафиксировать стартер в тисках. Чтобы выполнить проверку, необходимо будет замкнуть болты, которые находятся с внутренней стороны стартера. Делается это, с помощью небольшого куска провода, либо с помощью любого предмета из металла. Важным условием данной диагностики является то, что температура самого механизма должна быть около 20°C.

Если стартер исправен, то он будет крутить, а причину неисправности нужно будет искать в тяговом реле.

Видео: Как проверить стартер

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

https://youtube.com/watch?v=H7k6u1e25EU

Проверка реле стартера

Диагностика реле стартера делается, с помощью двух проводов, имеющих малое сопротивление, которые подключаются по следующей схеме:

• Первый провод подключаем к реле, расположенному на корпусе стартера и к плюсовому выводу на аккумуляторе;
• Второй провод подключаем к корпусу устройства и к отрицательному выводу на аккумуляторе.

После такого подключения, якорь должен щёлкнуть и выдвинуть шестерню. Если этого не произошло, то реле неисправно и нуждается в замене.

Видео: Проверка втягивающего реле и контактов стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Для проверки якоря стартера, потребуется «контролька» на 220В. Из эксплуатационных характеристик якоря известно, что он может быть использован только при сопротивлении, не превышающем 10 кОм, и вибрациях порядка 0.08 мм.

Процесс проверки якоря:

• Подключаем якорь к источнику питания;
• Лампу подключаем к корпусу устройства.

В том случае, если лампа загорелась или начала искрить, при этом распространяется запах гари, то якорь вышел из строя и нуждается в замене.

Видео: Диагностика статора и якоря стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Видео: Как проверить якорь стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Проверка щеток и обмотки

Диагностика щёток выполняется, с помощью двух проводов и лампочки на 12 Вольт. Проверку делают, подключив эту лампу к щёткодержателю и на массу. В том случае, если лампа загорится, то щётки неисправны, и их следует поменять (замена щеток стартера).

Чтобы проверить обмотку, используют опять ту же лампу, только теперь её подключают к корпусу устройства одним проводом и к выводу обмотки – другим.

Не забывайте о том, что все описанные выше работы, нужно выполнять при подключении всех устройств к аккумуляторной батарее.

Выполняется проверка бендикса в такой последовательности:

• Используя мягкую прокладку, в тисках фиксируют звёздочку бендикса;
• Муфта бендикса, поочерёдно, аккуратно крутится в обе стороны.

Если муфта исправна, то она будет вращаться в одну сторону, и не будет крутиться в другую. В противном случае, муфту необходимо заменить или заменить бендикс полностью. На этом, проверку стартера можно считать выполненной.

Видео: Замена бендикса стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Принцип работы

Каждые детали имеют свое предназначение. Автолюбителям надо знать, что тяговое реле стартера авто ВАЗ 2107, может подключаться только через реле включения.
Оно находится в отсеке мотора, как раз там, где правый брызговик. В его задачу входит вводить шестерни привода на стартере в зацепление с венцом на маховике и замыкать цепь питания якорных обмоток и статора.

Крышка реле специально оснащена контактными болтами, где один с помощью привода соединяется с положительным показателем на аккумуляторной батареи, а второй – с обмоткой статора и реле. Повернув ключик в позицию стартера 2 на авто ВАЗ 2107, напряжение тут же будет подаваться на вывод 50. В этот момент образуется магнитное поле, и оно начнет втягивать якорь. Контактной пластиной замкнутся болты, а шток начнет воздействовать на рычаг привода. Постепенно начнут работать все механизмы.

Схема подключения и возможные затруднения

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить ее самостоятельно. Но прежде чем говорить непосредственно о подключении стартера ВАЗ 2107, следует узнать как демонтировать старый элемент. Единственная проблема, с которой вы столкнетесь – неудобное расположение детали, грешат этим и карбюраторные модели, и инжекторные.

Устанавливаем автомобиль над смотровой ямой, так как добраться до узла можно только через низ. Обязательно отключаем зажигание. Затем снимаем крышку аккумулятора и отключаем с «массы» клемму. Чтобы освободить доступ, следует демонтировать АКБ, причем делаем это вместе с опорой. Пришло время открутить зажим жгута проводов и снять их с тягового реле. И последняя операция – раскрутить болтовые соединения, фиксирующие деталь.

Дальше нас интересует схема подключения для стартера на ВАЗ 2107. Установив новый элемент на штатное место, первым прикручиваем самый длинный болт, а потом уже фиксируем остальные крепежи. Устанавливаем назад клеммы проводов, опоры жгута и аккумулятор. Подключаем АКБ и не забываем поставить на место защитную крышку и грязезащитный щиток.

Для некарбюраторных моделей может возникнуть некоторое неудобство при монтаже, поэтому при замене стартера ВАЗ 2107 инжекторного типа владельцу нелишним будет убрать растяжку впускного патрубка.

При внимательном отношении и отсутствии спешки вся эта операция вряд ли грозит какими-либо осложнениями, поэтому процесс замены покорится даже неопытному автовладельцу. Схема уже известна, а для наглядности все шаги мы постарались дублировать фотоматериалами, стартер на ВАЗ 2107 теперь поменять сможет каждый. Главное правильно подобрать механизм для своего авто, причем принцип работы может быть и обычный, и редукторный, многие при замене не упускают случая обзавестись более сложным, но эффективным механизмом.

Главная → Устройство → Электрическая система → Стартер →

Добро пожаловать! Стартер – как никак но без него было бы трудно, потому что если данного агрегата не будет, то кто тогда будет заводить машину. Конечно можно выйти из машины, чуть её толкнуть включить скорость и она заведётся, но зачем такие трудности нужны? Поэтому и был придуман стартер, благодаря котором автомобиль можно будет завести лишь от прокрутки личинки замка зажигания. Но со временем данный агрегат выходит из строя и поэтому его приходиться менять на новый, но о том как его заменить знает не каждый, и поэтому мы специально для вас подготовили инструкцию в картинках, по замене стартера на автомобилях «Классического» семейства.

Примечание! Для замены вам нужно будет запастись: Основным набором гаечных ключей «на 10» и «на 13», а так же вам нужно будет ещё взять с собой отвёртку, головку «на 10» и удлинитель для данной головки!

Когда нужно менять стартер? Его нужно менять, если:

• Он стал очень плохо крутиться и в связи с этим он по долгу стал заводить двигатель у автомобиля. (В данном случае стартер так же можно будет починить, о том как починить его смотрите в статье под названием: «Ремонт стартера на ВАЗ»)
• А так же его нужно менять, если он вообще перестал заводить двигатель у автомобиля и тем самым ремонту он уже тоже не подлежит.

Зачем нужно реле стартера ВАЗ 2107

Включение тягового реле стартера на всех моделях “классики”, кроме ВАЗ 2107, осуществлялось непосредственно через замок зажигания. Проблема в том, что при его включении через контакты на замке зажигания проходит ток более 15А, что со временем приводит к их окислению, нагреву и выходу из строя. Чтобы снизить ток, проходящий через замок зажигания при включении стартера, конструкторы “семерки” предусмотрели дополнительный элемент — реле стартера ВАЗ 2107. Небольшой ток, необходимый для его срабатывания, не наносит вреда контактам замка зажигания, а само реле более надежно коммутирует питание тягового реле стартера. Нередко владельцы более старых моделей “классики”, устав регулярно менять контактную группу замка зажигания, самостоятельно устанавливают дополнительное реле, позволяющее увеличить срок службы контактов, отвечающих за включение стартера.

Где находится реле стартера на ВАЗ 2107

Конструкторы предусмотрели установку реле стартера на ВАЗ 2107 в правой стороне подкапотного пространства. Оно крепится непосредственно к правому крылу, для чего на крыле установлена шпилька, на которую накручивается гайка крепления реле.

Проще всего его найти, проследив, куда идут провода от тягового реле стартера.

Основные неисправности

Достаточно простая и надёжная конструкция, тем не менее, учитывая высокие нагрузки и высокие токи, с которыми приходится работать механизму, время от времени проявляются разные неполадки. Выражаться они могут как очень просто, к примеру, стартер вообще не реагирует на поворот ключа, так и на перманентные проблемы, причину которых установить труднее всего.

Основные неисправности втягивающего реле выстроились в список ниже, но сложность в том, что неисправности могут как комбинироваться между собой, так и быть следствием обычной потери контакта на клеммах АКБ. Поэтому поиск неисправности нужно начинать издалека. Тем не менее, вот эти неисправности:

• КЗ удерживающей или втягивающей обмоток, тогда просто будут гореть предохранители или же управляющее реле просто не подаст напряжение на контакты;
• нагар на контактах;
• обрыв обмоток;
• перекосы или повреждения возвратной пружины;
• физические повреждения корпуса или деталей реле.
