Шаровая опора: конструкция, диагностика и замена

Какие подготовительные работы необходимо провести

Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно.

Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36.

• снять колесо;
• снять суппорт;
• открутить и выбить шаровую опору;
• снять рычаг (при первом методе);
• выпрессовать старую опору;
• впрессовать новую;
• собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.

   Демонтируйте суппорт.

2. Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую.

   Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую.

3. Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится).

   Если старый пыльник цел, лучше сохранить его.

4. Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.
5. Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно.

   Будьте внимательны при работе с посадочным гнездом шаровой.

6. Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
7. Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
8. Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.

Признаки и причины неисправностей шаровой заднего верхнего рычага

Проблемы с шаровыми опорами заднего верхнего рычага вызваны износом при механическом повреждении. Появление такой неисправности ускоряется под влиянием следующих факторов:

• Порванный пыльник опор заднего верхнего рычага становится причиной попадания воды, песка и грязи в механизм шаровой. Чтобы предотвратить такую проблему следует периодически проводить проверку целостности резинового пыльника. Резина становится более уязвимой во время жары или мороза. При выявлении повреждений пыльника шаровой заднего верхнего рычага его следует заменить в срочном порядке.
• Плохие дороги становятся основной причиной ускоренного износа шаровой заднего верхнего рычага. Эта проблема особо актуальна в нашей стране, а, следовательно, срок эксплуатации запчастей, указанный производителями европейских авто, в наших условиях заметно сокращается и шаровые заднего верхнего рычага приходится менять гораздо чаще.
• Недостаточная смазка механизма шаровой заднего верхнего рычага приводит к повышенному трению и ускоренному износу детали.
• Увеличенный зазор между пальцем и корпусом шаровой заднего верхнего рычага приводит к быстрому стачиванию пальца. Результатом этого процесс может стать выскакивание пальца со своего посадочного места.

Неисправности шаровой заднего верхнего рычага повышают риск аварии во время движения автомобиля. Данные запчасти от разных брендов ходят от 15 000 до 150 000 км. Сказать точно, сколько проходит шаровая заднего верхнего рычага на вашем авто невозможно. В технической документации, которая предоставляется производителя запасной части указываются только рекомендуемые сроки ее замены.

Резкая поломка шаровой заднего верхнего рычага случается крайне редко. Владелец авто всегда имеет возможность заранее распознать такую проблему по следующим симптомам:

• Проезжая препятствия на дороге (дорожные ямы, лежачие полицейские) на скорости до 30 км/ч, можно услышать характерный стук. Стоит отметить, что зимой такой звук не всегда может быть следствием износа шаровых опор. На морозе смазка механизма опоры разогревается не сразу, а пока она замерзшая, то шаровая заднего верхнего рычага может издавать стук при наезде на препятствие. Но, если вы длительное время едете в автомобиле зимой, а шаровая постукивает, значит ее нужно заменить.
• Если колесо машины во время движения раскачивается из стороны в сторону, то в шаровой заднего верхнего рычага присутствует значительный люфт. Это довольно опасная неисправность, так как при сильном наклоне авто колесо может вывернуться, а машина упадет на бок. При выявлении такой проблемы следует, немедля отправляться в автосервис.
• Если покрышки колес задней оси изнашиваются неравномерно, значит, стоит проверить состояние шаровой заднего верхнего рычага.

При выявлении описанных здесь симптомов неисправности шаровой заднего верхнего рычага нужно обратиться в автосервис для проведения диагностики ходовой части автомобиля.

При наличии сомнений в надежности шаровой заднего верхнего рычага с помощью специальных технических средств проводится диагностика состояния подвески авто. Кроме того, водитель для такой проверки может воспользоваться одним из проверенных способов, которые указаны ниже:

1. При раскачивании авто с выключенным мотором неисправная шаровая заднего верхнего рычага проявит себя характерным звуком. При наличии стука нужно снять деталь и проверить ее визуально.
2. Второй способ предполагает вывешивание колеса авто на домкрате. При этом водитель должен выжать педаль тормоза, а его помощник будет раскачивать колесо из стороны в сторону для выявления люфта, который появляется в результате износа шаровой заднего верхнего рычага.

Замена шаровых опор ВАЗ 2107

Стук в подвеске ВАЗ 2107.

Если проезжая неровности вас преследует неприятный звук в передней части авто, то не нужно доводить дело до критического момента. Чтобы найти причину стука, нужно разобраться в строении подвески как в целом, так и отдельных её частей. В этой статье я расскажу об одной из причин стука и о том, как происходит замена шаровых опор ВАЗ 2107.

Устройство шаровой опоры ваз 2107.

Шаровая опора состоит из пальца вставленного в корпус. Между ними пластиковый вкладыш, который и изнашивается со временем. От попадания пыли внутрь вкладыша, защищает резиновый чехол, надетый на корпус и плотно прилегающий к пальцу. В корпусе шаровой опоры предусмотрено отверстие для смазки и проверки состояния детали. Но далеко не все производители так делают.

Диагностика шаровых опор ваз 2107.

При появлении стука на неровностях в передней части авто и биения в руль, а так же повышенной чувствительности машины к колее следует проверить состояние подвески и одним из пунктов будет проверка шаровой опоры ваз 2107. Как проверить шаровую опору на ваз 2107? Очень легко! Есть несколько способов проверки шаровых опор.

Если у Вас есть смотровая яма или эстакада, то заезжаем туда и начинаем осмотр авто

В первую очередь следует обратить внимание на состояние пыльников шаровой опоры. По ним можно определить первые признаки неисправности шаровой опоры ваз 2107

Если они порваны то скорее всего это и послужило причиной попадания абразива в корпус и повышенному износу детали. Если пыльник цел, и у Вас стоит шаровая с технологическим отверстием в корпусе, как на схеме выше, то перем кусочек тонкой прямой проволоки, отмечаем на нем 11,8мм и засовываем в это отверстие. Если метка погрузилась в шаровую — значит её пора менять.

В случаи если у Вас нет доступа к эстакаде, просто выворачиваем руль и вывешиваем по очереди колёса на домкрате. Далее одну руку держим на стыке корпуса с пальцем, а другой шатаем колесо. Для проверки верхней шаровой следует раскачивать колесо держась за его верхнюю часть, а для проверки нижней шаровой следует применять усилия на самую нижнюю часть колеса. Можно так же просто покачать на себя и от себя верхнюю и нижнюю части колеса, но это может не дать точных результатов так как в таком случаи могут еще издавать звук сайлентблоки рычагов.

Замена шаровых опор ВАЗ 2107.

Когда при диагностике подвески была выявлена неисправность шаровой, то перед нами возникает вопрос как заменить шаровую опору на ваз 2107? На него я сейчас Вам и отвечу. Но перед ремонтом нужно определиться с инструментом. Возможна долгая и мучительная замена шаровых опор ваз 2107 без съемника, потому, что практически ни у кого не выходит сделать это без съёмника. Или же Вы сразу можете купить специнструмент и далее я покажу Вам как пользоваться съемником шаровых опор ваз 2107.

Мы рассмотрим как выполнить демонтаж верхней шаровой опоры ВАЗ 2107 без съёмника, а снятие нижней шаровой опоры ваз 2107 я покажу в варианте с предназначенным для этого приспособлением.

Замена верхней шаровой опоры Ваз 2107.

Замена шаровых опор ВАЗ 2107 происходит при снятом колесе . Чтобы снять , верхнюю шаровую , допустим , на левой стороне без съёмника мы должны выполнить следующие действия : поворачиваем максимально влево руль , ослабляем гайку шаровой , что — нибудь кладём под ступицу , для того , чтобы при опускании машины с домкрата , ступица плотно легла на этот предмет , берем молоток и направляем его на прилив на кулаке ( чуть ниже гайки шаровой ) и кувалдой или топором резко , но не сильно бьем по молотку . Спустя несколько попыток шаровая выйдет . Чтобы процесс пошел быстрее , можно горячей водой полить на ступицу в районе шаровой .

Как только палец выйдет из ступицы, откручиваем 3 болта и демонтируем деталь.

Но данный случай помогает далеко не во всех случаях. Бывает такое, что шаровая просто приржавеет к ступице и ничем, кроме как съёмника её не снять.

Замена нижней шаровой опоры Ваз 2107.

С помощю съёмника шаровые можно выпрессовать из ступицы менее чем за 5 минут. Для этого откручиваем обе гайки пальцев шаровых на пару оборотов. Далее вставляем съёмник между пальцами верхней и нижней шаровых и начинаем выкручивать болт съёмника как показано на фото ниже.

Далее нам остаётся только открутить болты крепящие шаровые к рычагам и поставить новые шаровые.

Сборка производится в обратном порядке.

Во время сборки бывает, что при закручивании гайки на палец шаровой, он начинает прокручиваться. Во избежании такой ситуации протрите сухой тряпкой палец шаровой и его посадочное место в ступице. И после того, как вставите шаровую в ступицу несильно, но плотно пару раз стукните молотком по шаровой. После проделанных процедур палец при накручивании гайки прокручиваться не будет.

Снимаем шаровую

Итак, вы уверились, что опоре пришел конец, и теперь следует ее поменять. Кстати, делается это не только в случае неисправности данного элемента конструкции. При ремонте ступицы также придется снимать шаровую, иначе не получится демонтировать поворотный кулак. Перед началом работы нужно обработать гайку проникающей смазкой. Это значительно облегчит разборку. Подготавливаем автомобиль. Его ставят на ручник, устанавливают противооткатные упоры. Автомобиль поднимают на домкрате, принимают меры, чтобы он не упал. Снимают колесо.

Для снятия шаровой без съемника вам потребуется ключ, монтировка и молоток. Производится эта работа в следующем порядке:

• Ослабляем гайку, крепящую палец опоры. Ее следует открутить до верхнего края пальца. На некоторых моделях имеются дополнительные винты, крепящие корпус шаровой опоры. Если таковые имеются, то необходимо их выкрутить;
• Подготовив, таким образом, опору, приступаем к ее снятию. Для этого, подсовываем под рычаг монтировку, и начинаем его несильно отжимать (вверх или вниз, в зависимости от расположения опоры). При этом, наносим сильные удары по пальцу. Для этого и была оставлена гайка. Обычно нескольких ударов оказывается вполне достаточно.

Использовать такой метод можно без опасений за остальные элементы подвески. Даже если вибрации возникают, они гасятся сайлентблоками. Такой способ полностью универсален, его можно применять на всех моделях автомобилей, имеющих шаровые опоры.

Безразборное восстановление шаровых опор

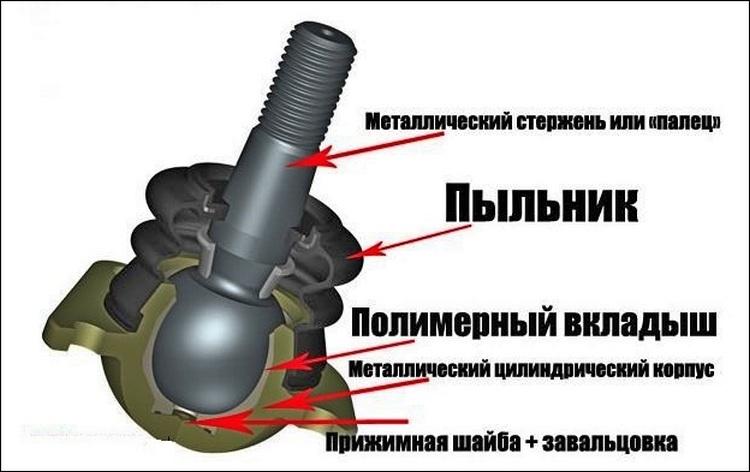

Безразборная шаровая опора в разрезе

На фото представлена шаровая опора в разрезе. Как видите, шарнир (палец) представляет собой металлический шар, которая может, как поворачиваться вокруг своей оси пальца, так и в других плоскостях. Зазор между корпусом опоры и шаровым окончанием пальца заполнен полимером, играющим роль подшипника скольжения. Полимер должен обладать высокими противозадирными и антифрикционными свойствами, а также высокой механической прочностью. Люфт в шарнире появляется тогда, когда происходит выработка (истирание) полимерного вкладыша.

Технология восстановления шаровых опор SJR заключается в удалении старого вкладыша путём его расплавления и заливки нового вкладыша через отверстие в корпусе. Точнее, новый полимер в расплавленном состоянии вводится под давлением в корпус опоры – в этом и заключается принцип экструзии, а сам инструмент, создающий давление и нагнетающий материал называется экструдером. Для реставрации шаровых опор своими руками можно приобрести экструдер. Такое устройство представляет собой самый дешёвый вариант оборудования для восстановления шаровых опор. Но, как видно из рисунка, для создания давления в экструдере необходим компрессор. Полностью автономный станок для восстановления шаровых опор стоит намного дороже и приобретение его целесообразно лишь для автосервиса. Фирма Nordberg, выпускающая оборудование для СТО, предлагает стенды для восстановления шаровых опор. Но, если вы хотите заниматься ремонтом шаровых опор своими руками, причём только для своего авто, приобретение даже самого недорогого комплекта вряд ли будет рентабельным. К тому же перед вами неизбежно встанут вопросы: какой полимер лучше всего подойдёт для восстановления шаровых опор и где его купить? Кроме того, сравнительно невысокая стоимость шаровых опор делает их реставрацию интересной лишь в плане расширения своего технического кругозора.

Какой способ реставрации лучше

• Резьбовая заглушка выглядит предпочтительнее, поскольку нет температурного воздействия на опору. Однако для такого способа требуется толстое дно, что не всегда присутствует на компактных деталях.
• Стакан с резьбой — золотая середина. Сварка происходит без воздействия на пластик, однако прочностные характеристики металла ухудшаются.
• Сварка — самый простой, но малоэффективный способ. После обработки высокой температурой новые полимерные вставки теряют свойства и срок их эксплуатации снижается.
• Развальцовка — идеальный с точки зрения качества способ. Вы получаете фактически новую шаровую опору, изготовленную по заводским технологиям. Однако в домашних условиях такая методика не работает.

Снимаем старые шаровые опоры с автомобиля

Подготовительные операции

Берем щетку по металлу, тщательно зачищаем гайки шарнира, резьбу шаровых пальцев, посадочные места и болты крепления опор к рычагам подвески.

Замачиваем ВД 40. Брызгаем аккуратно, чтобы жидкость не попала под пыльник. В противном случае при демонтаже, палец шариковой опоры может проворачиваться вместе с гайкой. Это будет проблема, но она решаема, об этом расскажу позже. Ждем несколько минут, чтобы все откисло. Приступаем к снятию старого шарового шарнира с ВАЗ седьмой модели.

Демонтаж

Начнем с замены нижней шаровой опоры. Разрабатываем гайку. Для этого берем накидной ключ на «22». Если использовать рожковый, то можно «слизать» грани. Если вы ее сорвали, то дольше пользуемся рожковым ключом, потому что накидной не получится снять, когда выкрутить ее до упора.

В большинстве случаев, эта гайка прикипает, ржавеет. Чтобы ее сорвать, нужно приложить немало усилий. Сорвав, расхаживаем ее на неполный ход, выкрутив и закрутив обратно, чтобы прошла часть резьбы пальца, очистив ее.

Выкрутить ее полностью не получится. Из-за конструктивных особенностей поворотного кулака на ВАЗ 2101-07, она упрется в сошку. Поэтому, при демонтаже нижнего шарикового шарнира, нужно гайку открутить по максимуму, сколько это позволит конструкция.

Берем съемник, вставляем его между пальцами верхней и нижней опоры. Выкручиваем его, пока он не упрется в них своими краями. Продолжаем его «натягивать», но не до «усеру», чтобы не сорвать резьбу на нем. Если он крутиться с большим трудом – остановитесь. Этого усилия будет достаточно, чтобы выпрессовать нижнюю шаровую.

В руках у нас молоток, желательно взять в другую руку наставку, чтобы повысить точность ударов. Один ее край упираем в поворотный кулак, там есть специальный выступ (показан на фото ниже), по другому «лупим» молотком. После нескольких ударов, палец должен «выскочить» из конуса.

Остальное – дело техники. Выкручиваем гайку полностью, теперь места для полного вылета хватит, если все-таки она упрется в сошку, то монтировкой опускаем рычаг вниз.

А теперь неприятный момент. После того, как палец вылез из посадочного места поворотного кулака, его ничего не держит. На гайке есть фторопластовое кольцо, фиксирующее её от самопроизвольного откручивания. Оно может потянуть за собой палец, гайка начнет крутиться вместе с ним.

Это проблема, с которой сталкивался не однократно. Можно гайку распилить или разрубить зубилом, что я делал в начале своего пути автослесаря. Это «геморрой», большая трата времени и сил. С опытом до меня дошло, как можно выкрутить гайку нижней шаровой опоры, если она прокручивается вместе с пальцем. Этим опытом хочу поделиться с вами, но чуть позже.

Замачиваем болты крепления шаровой к рычагу ВД-40, предварительно очистив от грязи щеткой по металлу. Ключом на «13» откручиваем их. Используем два ключа, одним удерживаем винт от проворота, вторым крутим гаечки. Вынимаем старую деталь из паза.

Снимаем верхнюю опору

Для замены верхней шаровой, оставляем ступицу на нижнем пальце. Проводим подготовительные операции, о которых говорилось выше, «расхаживаем» гайку в разные стороны, прогоняя постепенно по резьбе.

Выкручиваем ее ключом на «22». Рекомендуется выкрутить полностью, ничего мешать не будет. Если этого не сделать, то после «выбивания» опоры, гайка может прокручиваться вместе с пальцем.

Подкладываем под нижний рычаг кирпич, опускаем авто, пока он полностью не ляжет на него. Тем самым, зафиксировав его. Вставляем съемник, выкручиваем его до упора и немного больше, но не до скрипа зубов. Нам нужно, чтобы между опорами появился «натяг», достаточный, для вырывания верхней шаровой из кулака. Берем наставку, молоток и лупим по отливу верхнего кулака, пока она не выскочит.

Снимаем ступицу с пальцев обоих опор и откладываем в сторонку, чтобы не мешала.

Повторяем операции с креплением верхнего шарнира аналогично ее нижней сестры. Брызгаем WD-40, берем ключи на «13», выкручиваем болты крепления к рычагу.

Видео, как снять шаровые опоры при помощи съемника:

Что выходит из строя

Конструкция шаровой опоры достаточно прочная, может ходить долгие тысячи километров. Однако со временем изнашивается полимерный вкладыш. Это единственное уязвимое место. Именно он принимает на себя, основную нагрузку от неровных дорог.

Усугубляет ситуацию порванный пыльник, когда он рвется — внутрь поступает грязь, пыль, песок и т.д. Все это начинает работать как «наждачная бумага», металлический шар (пальца), начинает стирать полимерную вставку.

То есть износу подвергаются всего два основных части – вставка из полимера и резиновый (силиконовый) пыльник – именно их и нужно восстановить.

Хочется отметить, что в совсем запущенных моментах, когда вкладыш стерся до основания, страдает и сам «металлический шар» ведь он начинает тереться об металл стенок корпуса. Но это совсем запущенный случай.

Замена Шаровой Опоры На Ваз 2110

Когда срочно нужна замена шаровой на ВАЗ 2110

Характерный стук и скрип шаровых опор на переднеприводных автомобилях Лада свидетельствует о том, что они изношены и настало время их заменить. Замена шаровых опор не так трудоемка, как на заднеприводных ВАЗах.

Подвеска Мак-Ферсона, использующаяся на машинах Волжского автозавода, имеет по две шаровых опоры для каждого колеса: нижнюю и верхнюю.

Шаровые опоры ВАЗ различаются по конструкции, потому верхние и нижние узлы не взаимозаменяемы.

Для другого способа диагностики установите машину на эстакаду или смотровую яму, залезьте под днище автомобиля и вставьте монтировку в щель между краем опоры и рычагом подвески. В этом случае люфт будет явно заметен.

Профессионалы для диагностики степени изношенности шаровых опор используют измерительный инструмент.

На верхней шаровой опоре ВАЗ 2110 измеряют осевой и радиальный люфты специальным приспособлением. При его отсутствии — штангенциркулем, предварительно демонтировав узел. Максимально допустимая величина люфта — 0,7 мм.

Вручную люфт нижней опоры ВАЗ заметить трудно, поэтому ее состояние оценивают, измеряя расстояние между поверхностью обоймы вкладыша и вершиной головки ее пальца. Измерения делают в нагруженном состоянии через отверстие в обойме вкладыша.

Если эта величина превышает 11,8 мм, опора ВАЗ нуждается в замене.

Замена шаровой опоры ваз и как определить выработку

Канал Авто_Ремонт поможет вам устранить неисправности автомобиля своими руками

Замена шаровой опоры начинается с приготовления необходимого инструмента: специального съемника, накидного или торцевого ключа на «17» и «19», баллонного ключа, монтажной лопатки или монтировки. Ремонт начинайте с проверки выключения зажигания и состояния рычага ручного тормоза — он должен быть затянут. Для надежности под колеса поставьте упоры.

Ослабьте колесные болты на ремонтируемом колесе. Машину вывесите с помощью домкрата. Снимите колесо. Затем ключом на «19» отвинтите крепежную гайку шарового пальца, отведите в сторону поворотный кулак, установите съемник и распрессуйте шаровой палец. Затем отведите монтировкой рычаг подвески вниз. Шаровая опора ВАЗ при этом легко снимется.

Желательно иметь в помощь напарника. Если помочь некому, а самостоятельно отводить рычаг подвески и одновременно снимать узел не удается, можно просто опустить домкрат, предварительно положив упор под тормозной диск. Диск вместе с опорой останется на месте, а рычаг подвески под массой транспортного средства опустится.

Если съемника нет, крепежную гайку шарового пальца отверните лишь наполовину.

Затем, оттягивая монтировкой кронштейн пальца, аккуратно наносите удары молотком по крепежному элементу, постепенно распрессовывая палец.

Если хотите окончательно убедиться в неисправности узла, зажмите его в тиски для проверки радиального и осевого люфтов шарового пальца.

Если палец можно довольно легко сдвинуть рукой, опора нуждается в замене. Каждая шаровая опора ВАЗ имеет защитный чехол — пыльник. Его перед установкой обязательно очистите от загрязнений и осмотрите.

Если защитный чехол разорван, его необходимо заменить новым.

Перед установкой пыльника обязательно заполните его литолом или консистентной смазкой на половину объема. Для надежности установленный пыльник герметизируйте специальным герметиком.

Новый узел приверните болтами к поворотному кулаку, затем, отжимая нижний рычаг подвески вниз, вставьте шаровой палец в проушину и закрепите его гайкой.

В момент, когда Лада вывешена на домкрате, гайки и болты затягивайте не полностью.

Снимите автомобиль с домкрата, несколько раз с усилием качните его из стороны в сторону, затем окончательно затяните: гайку шарового пальца с усилием в 65-95 Н.м (6,5-9,5 кгс/м), болты крепления шарового шарнира к поворотному кулаку с усилием в 50-65 Н.м (5-6,5 кгс/м). После пробега в 100 км рекомендуется проверить момент затяжки гаек и болтов.

Ремонтные работы

Сразу следует отметить, что после завершения ремонта шаровая опора не восстановится полностью и срок ее службы будет меньше. Однако если все было сделано правильно, то можно не переживать за безопасность эксплуатации узла. Существует несколько способов восстановления работоспособности шаровой. В домашних условиях чаще всего используется две технологии:

• Ремонт шаровых опор полимером по технологии SJR.
• Разборная — из неразборного корпус переделывается в разборный, после чего проводится шлифовка шаровой поверхности пальца и меняются вкладыши.

С помощью полимера

Суть этого метода состоит в нагнетании разогретого полимерного материала в корпус. При этом опору не требуется разбирать, но необходимо изготовить экструдер. Стоит отметить основные преимущества этого метода:

• Так как конструкция корпуса не разрушается, обеспечивается высокая надежность заводского соединения.
• Полимер заполняет все пустоты и места выработки, ставшие причиной выхода опоры из строя.
• Когда материал застывает, он образует цельный вкладыш, характеристики которого как минимум не уступают заводской детали, а порой и превосходят их.
• Полимер содержит в своем составе специальные ингредиенты, обеспечивающие качественную сухую смазку пальца.
• Достигается высокая прочность при ударных нагрузках.

Для применения этой технологии в нижней части корпуса следует просверлить отверстие, диаметр которого выбирается в соответствии с используемым экструдером. Необходимо тщательно очистить зазор между вкладышами и шаровой поверхностью пальца от грязи, а также продуть узел воздухом для удаления стружки и песчинок.

Полимер нагнетается в корпус с помощью экструдера через заранее просверленное отверстие. Как только пластмассовый состав застынет, ремонтные работы можно считать завершенными. Единственным недостатком этой технологии является отсутствие возможности проверить геометрию сферической поверхности пальца.

Разборный метод

После того как опора будет снята, необходимо разобрать корпус. Для этого потребуется высверлить в одной половине все точки сварки, разделив после этого деталь на две части с помощью молотка и зубила. Затем стачиваются развальцованные края и наносится удар по торцу пальца, чтобы отделить дно корпуса. После измерения внутреннего и наружного диаметров корпуса изготавливается кольцо с аналогичными размерами и внутренней резьбой, а также пробка, которая вворачивается в эту деталь. Высота кольца должна составлять порядка 10 см.

После этого в корпус помещается новый вкладыш и отреставрированный палец. Соединив две части корпуса, их следует прихватить сваркой

При этом необходимо проявить осторожность, чтобы избежать перегрева вкладыша

Рекомендуем почитать по теме переделка шаровых с нерозборных в розборные

Приветствую всех обладателей Е30. Предлагаю вашему вниманию вариант переделки стандартной ДМРВ в бес.

Подскажите, как и что делать, какие засады, на что обращать внимание

Назначение и конструкция шаровой опоры

Перед работой по замене важно четко представлять назначение и конструктивные особенности шаровых. Это устройство является элементом ходовой части автомобиля, обеспечивающим соединение главного рычага передней подвески и ступицы рулевого колеса

В автомобилях Рено Логан этот элемент не разбирается (официально) и поставляется в комплекте с рычагом.

Конструктивно шаровая опора состоит из нескольких элементов — шарового пальца, запрессованного в корпус из металла одновременно с пластиковой втулкой.

Продолжительная эксплуатация машины с поврежденным узлом часто приводит к самопроизвольному повороту колеса в обратную сторону, что при скорости больше 30 км/час может привести к непоправимым последствиям.

На автомобилях Рено Логан установлена передняя подвеска McPherson. Следовательно, в ее конструкции предусмотрена только одна шаровая опора, которая находится слева и справа передней оси.

Узел расположен на нижнем рычаге, в области под ступицей. Деталь легко разглядеть, если машина находится на смотровой яме или подвешена.

Видео.

Тем. кто ремонтирует автомобиль собственными силами в гараже, известно. что многие виды работ вряд ли можно сделать без приспособлений, в частности — без съемников. В магазинах обычно их можно купить по предварительному заказу, исполнения которого приходится ждать иногда довольно долго. Цена этого механизма тоже немалая.

С помощью предлагаемых вниманию читателей самодельных приспособлений можно извлекать пальцы шаровых опор из конических отверстий рычагов и тяг без повреждений деталей. Причем съемники почти универсальные и пригодны для ремонта соответствующих (да и других) узлов большинства автомобилей. и не только легковых.

Материал для изготовления съемников можно подобрать и приобрести в любом пункте приема черного металлического лома.

Замена

Как и было сказано выше, процесс замены не так уж сложен. Можно спокойно заменить шаровую опору самому. Начать нужно со следующих действий:

• поднимаем автомобиль так, чтобы можно было подвесить нужное колесо (операция проводится при помощи домкрата и подкладываемого упора);
• снимаем колесо;
• берём ключ на 22 и откручиваем гайку пальца верхней шаровой опоры.

Идём дальше, но теперь нам понадобится специальный съёмник шаровых опор:

С его помощью нужно выпрессовать палец шаровой опоры. Но если нет возможности найти такой съёмник, можно также воспользоваться «дедовским» способом. Но это очень трудный процесс и к тому же занимает много времени. Этот способ заключается в том, что необходимо наносить сильные удары по проушине поворотного кулака молотком, одновременно отжимая верхний рычаг монтировкой.

Продолжаем демонтаж шаровой:

• откручиваем три гайки с болтами, которые фиксируют шаровую опору (для этого воспользуемся двумя ключами на 13);
• находим прижимную пластинку, которая бывает расположена сверху пыльника (вот как она выглядит);

её нужно будет снять.

Необходимо помнить о том, что открутить самоконтрящуюся гайку пальца шаровой опоры до конца обычным способом не удастся. Она упирается в рычаг поворотного кулака. Поэтому следует делать это в два приёма. Сначала нужно открутить её ключом на 22, а затем установить съёмник и выпрессовать палец. После этого можно будет полностью открутить гайку, поднимая поворотный кулак.

Продолжаем процесс замены:

• находим гайки, которые фиксируют шаровую к нижнему рычагу (опора крепится в таком случае без прижимной пластины);
• откручиваем их ключами на 13;
• снимаем шаровую опору.

Прежде чем заменить её новой деталью, необходимо обязательно провести смазку. Можно дополнительно капнуть немного нигрола внутрь новой шаровой опоры. Также рекомендуется смазать и пыльники. Хотя не следует забивать маслом пыльник полностью. Это может привести к повреждению резины.

На видео — замена шаровых опор Рено Логан:

Процесс установки новой шаровой опоры проводится в обратной последовательности. Нужно помнить и о том, что палец шаровой опоры в процессе закручивания проворачивается. Во избежание этого следует подпереть опору монтировкой.

Как выгодно обменять авто с пробегом

1. Диагностику старой модели, на основании которой будет определена ее стоимость;
2. Выбор машин на обмен, абсолютно новых или обладающих чистой историей пробега: все автомобили проходят криминалистическую экспертизу, потому в автосалоне никогда не будут продавать автомобиль с “темным прошлым”;
3. Юридическое сопровождение сделки: клиент заключает нотариально заверенный договор и при необходимости может воспользоваться кредитными услугами банка-партнера автосалона;
4. Оперативность услуги: клиенту не нужно искать покупателей для своего ТС, он лишен необходимости улаживать вопросы с ГАИ или банком. Перечисленные функции — задача автоцентра.

Читайте тут! Как своими руками устранить царапину быстро и просто (95 фото и видео)

Таким образом при минимальном наличии документов возможно купить автомобиль улучшенной комплектации в течение от одного до трех дней. Услуга обмена авто с пробегом дает возможность регулярно менять автопарк владельца, приобретая его лучшие модели.

Как осуществить замену на Лада Приора?

В этом случае роль съемника могут выполнить молоток и прут арматуры. Чтобы снять износившуюся или сломанную шаровую опору, потребуется:

• Автомобиль поднимается с помощью домкрата.
• Снимается переднее колесо.
• Приоткручиваются два болта крепления шаровой, откручивается гайка крепления (ключ на 17 и 19).

Арматурный прут вставляется между рычагом и корпусом опоры, после чего тянется вниз.

• По пальцу необходимо бить снизу вверх в разных направлениях, чтобы конус шарового пальца выскочил из рычага.
• После того, как конус вышел, опора отворачивается от поворотного кулака.
• Чтобы шаровая не прижималась к кулаку посредством рычага, подпирается ступица, либо ставится колесо и опускается домкрат.
• Далее проводится замена шаровой опоры, которая крепится к рычагу и кулаку.
