Ремонт карбюратора К-151
Со временем с карбюратором могут произойти различные поломки, ведь все его элементы имеют свой ресурс. Чаще всего неисправный узел К-151 провоцирует повышенный расход топлива, снижает динамические показатели транспортного средства. Нередки случаи, когда из выхлопной трубы валит черный дым, а авто отказывается вовсе набирать скорость. Все эти проблемы с автомобилем в большинстве случаев вызваны сбоем функционирования топливной системы. На работу К-151 сильно влияют различные отложения, препятствующие нормальной работе жиклеров. Проверить их состояние и очистить жиклеры можно достаточно просто, но для этого необходимо разбирать сам карбюратор.
Разбираем механизм
Полностью разбирать узел целесообразно в тех случаях, когда добраться до какого-либо конструктивного элемента нет других возможностей. Для проверки состояния жиклеров и их очистки достаточно снять верхнюю крышку корпуса. Быстро и эффективно провести всю работу можно с помощью арсенала необходимого инструмента.
Порядок действия для полного разбора карбюратора К-151 следующий:
- Снять его со шплинтов путем откручивания четырех гаек.
- Очистить корпус от грязи и пыли.
- Освободить семь винтов крышки.
- Вынуть специальный шплинт и тягу.
- Освободить два винта поплавковой камеры.
- Демонтировать распылитель эконостата.
- Провернуть посадочные места игольчатого клапана рожком на «12», на «22» отвернуть винт штуцеров фильтра.
- Топливный фильтр изымается вместе с прокладками, после чего демонтируется и сама поплавковая камера.
Дальнейший разбор К-151 подразумевает под собой демонтаж воздушных и топливных жиклеров, блока холостого хода, ускорительного насоса и выворачивания винтов качества. Полностью разбирать карбюратор нужно в момент проведения его комплексной промывки. Большинство автомехаников предпочитают полностью заменять жиклеры новыми экземплярами. Для этих целей можно воспользоваться таблицей жиклеров. Но, стоит сказать, что выходят из строя они лишь в исключительных случаях. Зачастую хватает их промывки и продувки для восстановления прежних функциональных свойств.
Сборка и подключение шлангов
Во время сборки узла необходимо быть предельно внимательным
Важно запомнить порядок разбора механизма и во время сборки действовать в обратной последовательности. Следует установить все элементы на свои места и надежно закрепить
Изначально в пустой корпус вкручиваются винты качества и два винта для закрепления дроссельных заслонок.
В гнезда вкручиваются старые или новые жиклеры, подсоединяются топливный блок и холостого хода. После чего устанавливается и закрепляется поплавковая камера
Важно не забыть установить на место сам поплавок и иглу. Многие отечественные водители также сталкиваются с необходимостью подключения шлангов карбюратора К-151 в ЗМЗ-402
На фото схема карбюратора К-151.
Подсоединение всех шлангов и трубок осуществляется следующим способом:
- Самый объёмный патрубок подачи топлива подключается к поплавковой камере.
- К нижнему отводу карбюратору подводится шланг возврата топлива.
- Шланги меньшего диаметра подсоединяются к экономайзеру и к заслонкам дросселя.
- Затем подводится шланг вакуумника.
- Шланг принудительной вентиляции присоединяется к верхнему выводу карбюратора.
Подключение шлагов – достаточно простая и легкая работа. Но новичок легко может запутаться в их предназначении, поэтому на первом этапе рекомендовано во время разборки карбюратора маркером оставлять на их поверхности соответствующие обозначения. Проделав простые действия по очистке деталей карбюратора, можно существенно продлить не только срок эксплуатации К-151, но главного силового агрегата автомобиля.
Настройка уровня горючего в поплавковой камере
Неправильно выставленный уровень бензина в ПК – это разбалансировка работы двигателя. Если он завышен, то смесь получится обогащённой, и одним из самых ощутимых последствий такого положения дел будет повышенный расход горючего. При уровне меньше нормы ТВС будет обеднённой, что для двигателя ещё хуже, поскольку может привести к серьёзным поломкам, требующим дорогостоящего ремонта.
Таким образом, уровень горючего в поплавковой – критический показатель для любого карбюратора, независимо от марки и модели.
Для точной регулировки поплавка в камере К-151 нам потребуется линейка и сверло диаметром до 2 мм.
Поплавковая камера карбюратора К-151
устанавливаем машину на ровную горизонтальную площадку (это важно, поскольку мы будем работать с жидкостью);
демонтируем корпус воздухофильтра, расположенный на силовом агрегате;
запускаем мотор, даём ему поработать на ХХ примерно 5-7 минут;
откручиваем и снимаем верхнюю крышку карбюратора;
измеряем поплавковой камере в миллиметрах уровень топлива. Эту операцию следует проводить оперативно, поскольку бензин характеризуется высоким показателем испаряемости, особенно в жару, чему будет способствовать и нагрев двигателя
Промедлив, мы рискуем получить искажённые результаты;
для К-151 замеры должны дать порядка 215 миллиметров – это показатель, считающийся нормальным для эффективной работы мотора;
если уровень не соответствует нормативному – выполняем регулировку, заключающуюся в изменении положения поплавка;
для этого нам нужно использовать что-либо, позволяющее замерять положение поплавка во время проведения регулировочных работ – пригодится предложенное в самом начале сверло, или же кусок проволоки, или любой аналогичный цилиндрический предмет. Главное, чтобы его диаметр не превышал двух миллиметров;
переворачиваем крышку К-151 и кладём её на ровную горизонтальную поверхность – только в таком положении замеры будут точными;
измеряем линейкой расстояние от крышки карбюратора (за точку отсчёта выбираем картонную прокладку) до нижней кромки поплавка. Это расстояние должно быть не больше двух мм;
если это не так, следует подогнуть язычок рычага поплавка таким образом, чтобы добиться нормативного зазора.
Ту же операцию можно выполнить с использованием штангенциркуля, но в этом случае нужно измерять расстояние от картонной прокладки до верхней кромки поплавка. Правильный результат – 30 миллиметров. При несовпадении опять же подгибаем язычок рычага, добиваясь необходимой величины.
Снятие крышки карбюратора К-151С
Отметим, что при осуществлении всех вышеописанных настроек имеется вероятность ошибок, особенно если этим занимается неопытный автовладелец. Поэтому после выполнения регулировки нужно обязательно проверить её правильность. Делается это так:
- крышку К-151 перемещаем в вертикальное положение;
- осуществляем наблюдение за язычком, который мы подгибали (или не трогали, если уровень был в норме);
- если всё сделано без ошибок, язычок должен слегка давить и топить демпфирующий шарик, находящийся на ИК. При этом язычок рычага должен располагаться на уровне, проходящем строго параллельно игольчатому клапану;
- смотрим и на ось штамповки поплавка, которая должна располагаться на уровне, совпадающем с крышкой карбюратора.
Если хотя бы одно из этих условий не соблюдается – процедуру регулировки уровня горючего в ПК придётся выполнять повторно. Многие водители ограничиваются двумя итерациями, даже если ситуация требует иного. Мы рекомендуем всё-таки завершить настройку должным образом, невзирая на потраченное время – полученный опыт нам ещё обязательно пригодится!
С самого начала выпуска «Газель» оснащалась лишь двигателем ЗМЗ 402, но с 1996 года на машину стали серийно устанавливать мотор ЗМЗ 406. ДВС оснащался электронной системой зажигания, но в отличие от «Волги», на которой уже был инжектор, на «Газели» решили оставить карбюратор.
Установленный на Газель 406 двигатель
Существующие модификации
Как и говорилось выше, карбюратор К-151 имеет множество разновидностей. Самым маленьким топливным жиклёром оснащается карбюратор К151С. В остальном разницы между моделями практически нет, не считая наличия или отсутствия специального выхода для газов. Например, модель К151Д не оснащёна таким штуцером.
Разница также касается типа дросселей. Это может быть троссовый или тяговый вариант исполнения механизма. Некоторые модификации К-151 оснащаются двумя вариантами системы подсоса. Различают устройства с пластиково-гладким и металлическо-ступенчатым сектором.
Подробнее о разнице между модификациями смотрите в таблице.
Подключение шлангов
Сложное устройство К-151 проявляется и при его подключении к двигателю. Здесь предусмотрено использование целого ряда шлангов, при этом используется только два различных типоразмера, так что перепутать их вполне возможно, при этом мотор на определённых режимах будет работать со сбоями. Порядок подключения шлангов к карбюратору:
подача топлива через топливный патрубок осуществляется к штуцеру, расположенному под поплавковой камерой со стороны мотора;
шланг обратки одевается на нижний штуцер – он смотрит в сторону, обратную от силового агрегата и расположен ниже входного;
два шланга малого сечения подключаются к электромагнитному клапану, другой конец одного из них – к клапану экономайзера;
второй конец тонкого шланга одевается на штуцер, расположенный в нижней части К-151 на обратной стороне корпуса ДЗ (там их два рядом стоящих, используем нижний);
на верхний штуцер из этой пары натягиваем шланг, идущий на вакуумный опережатель зажигания (он расположен на трамблёре);
штуцер большого диаметра на корпусе ДЗ служит для подключения патрубка принудительной вентиляции картера, устройства, располагаемого обычно на клапанной крышке;
штуцер малого диаметра, расположенный в средней части К-151, служит для подключения термовакуумного выключателя, однако этот патрубок используется только при наличии на двигателе системы рециркуляции отработавших газов. Если на конкретной модификации мотора такая система не предусмотрена, на этот штуцер просто устанавливают заглушку
Правда, такая предосторожность излишня – подсоса воздуха через этот штуцер нет.
При отсутствии опыта эти подключения следует осуществлять, сверяясь с инструкцией к устройству.
Подключение шлангов карбюратора К-151Д
Блог про Уаз
О книге : Руководство. Издание 2003 года. Формат книги : файл pdf в архиве zip Страниц : 76 Язык : Русский Размер : 9.3 мб. Скачивание : бесплатно, без ограничений и паролей
Карбюратор К-151. Устройство, регулировка, ремонт.
В книге рассмотрены особенности конструкции и работы автомобильных карбюраторов семейства К-151 производства ОАО «ПЕКАР». Приведены основные характеристики и параметры узлов и систем карбюратора. Изложены особенности эксплуатации и технического обслуживания карбюраторов и связанных с ним систем автомобиля — экономайзера принудительного холостого хода и снижения токсичности.
Даны рекомендации по обнаружению и устранению характерных неисправностей. Приведены указания по разборке, сборке, диагностике, регулировке и ремонту узлов и систем карбюраторов. Цветные иллюстрации способствуют лучшему пониманию материала.
Карбюраторы серии К-151 выполнены по общим типовым схемам, но по конструкции кардинально отличаются от широко распространенных карбюраторов типов «Вебер», «Озон» и «Солекс» и практически не имеют с ними общих деталей. Необходимость создания карбюраторов серии К-151 вызвана расширением модельного ряда Горьковского и Ульяновского автозаводов, автомобили которых оснащены двигателями Заволжского моторного завода (ЗМЗ).
По сравнению с предыдущими моделями карбюраторов ОАО «ПЕКАР» карбюраторы серии К-151 обеспечивают более качественное смесеобразование и точное дозирование топлива на всех эксплуатационных режимах, что в достаточной мере удовлетворяет требованиям существующих и перспективных норм токсичности отработавших газов и топливной экономичности.
ОАО «ПЕКАР» выпускает базовый карбюратор серии К-151 и семь его модификаций — К-151В, 151Г, 151Е, 151И, 151Д, 151П и 151Н, предназначенных для установки на четырехцилиндровые двигатели ЗМЗ автомобилей ГАЗ, УМЗ — автомобилей УАЗ и УЗАМ — автомобилей Иж.
Все модификации карбюраторов этого семейства однотипны: двухкамерные двухдиффузорные с падающим потоком горючей смеси и пневматическим торможением топлива, сбалансированной поплавковой камерой, элементами закрытой системы вентиляции картера и последовательным открытием дроссельных заслонок. Они различаются в основном тарировочными данными и наборами комплектаций дополнительными элементами.
Карбюраторы серии К-151 снабжены односекционной поплавковой камерой с пустотелым латунным поплавком; автономной системой холостого хода (АСХХ); главными дозирующими системами в первичной и вторичной камерах, переходной системой вторичной камеры; системами отбора управляющего разрежения дпя вакуумного корректора распределителя зажигания и клапана рециркуляции отработавших газов (не на всех модификациях); клапаном отключения подачи топлива на режиме принудительного холостого хода (ПХХ); механическим приводом дроссельной заслонки вторичной камеры; диафрагменным механизмом пуска и прогрева холодного двигателя с ручным приводом воздушной заслонки; эконостатом; диафрагменным ускорительным насосом.
Модификации К-151В и К-151Г предназначены для двигателей семейства УМЗ-417.10 рабочим объемом 2,45 л. автомобилей УАЗ-31512, 31514, 3741, 3962, 2206, 3303, 3909. Они отличаются от базового карбюратора, и от всех других модификаций семейства, тарировочными данными, наличием клапана разбалансировки поплавковой камеры с электроприводом, отсутствием штуцеров обратного слива топлива и отбора управляющего разрежения для клапана системы рециркуляции отработавших газов.
Обе модификации имеют одинаковые тарировочные данные и различаются лишь конструкцией привода дроссельных заслонок: у модификации К-151В на оси дроссельной эаслонки первичной камеры установлен рычаг для соединения с педалью акселератора с помощью системы тяг, у К-151Г вместо рычага смонтирован сектор для подсоединения гибкого троса.
Процесс регулировки карбюратора
Если совершать устранение неполадок собственными руками, автомобилисту это будет сделать очень сложно. Гораздо проще будет осознать принцип работы в налаживании и выполнить все по имеющемуся руководству.
Виды регулировок и настроек:
- Режим работы на хол / ходу;
- налаживание воздушной задвижки;
- налаживание значения горючего в поплавковой камере;
- налаживание расположения дроссельной задвижки.
Изменение уровня горючего в поплавковой камере лучше всего доверить мастерам с большим опытом. Но каждый владелец машины сумеет собственноручно нормализовать работу холостого хода.
Подробная инструкция:
- Желательно хорошо прогреть движок;
- мотор обязан находится в рабочем режиме на холостых оборотах, в это время воздушная задвижки обязана быть открыта;
- выворачиваются болты с пружиной, движку необходимо набрать самое большое количество оборотов;
- постепенно закручиваются 2 винта до момента, пока ДВС он не начнет работать с перебоями.
Нужно данный винтом прибавлять обороты, и совершая налаживание почувствовать без перебойную работу мотора. Учитывая то, что правильное положение винта имеет отношение на потребление горючего. И лишь из-за этого необходимо заворачивать его как можно сильнее.
Подкручивая винт нужно достичь без перебойной работы движка при 700-800 об/мин. Если винт закрутить намного сильнее, могут произойти провалы при нажатии ногой на ускорительную педаль. Стоит помнить о том, что регулярная работа движка внутреннего сгорания во многом зависит от целесообразного налаживания системы зажигания.
Увеличенные обороты движка, возможно, понизить при помощи болта, он налаживается положение дроссельных заслонок. Он иногда серьезно прикипает, что потом даже нет возможности его открутить. В этом деле может помочь 1 хитрый и эффективный способ, который поможет отвернуть прикипевший элемент.
Что же для этого необходимо:
Нужно взять отвертку, состоящую из хорошего твердого металла сначала вставить ее в шлиц и аккуратно молотком нанести удары 2-3 раза. При этом четко рассчитывая свои силы, если наносить слишком сильные удары, то в результате можно сломать часть карбюратора. После таких действий винт должен начать поддаваться откручиванию. Но если с 1 раза не получится процедуру нужно повторить.
Системы холостого хода
К-151 имеют автономную систему холостого хода, представляющую собой миниатюрный карбюратор. Дроссельная заслонка в это время закрыта почти полностью, зазор между ней и стенками минимальный, при нем не должно создаваться разрежение в трубке вакуумного регулятора опережения зажигания. Автономная система обеспечивает хорошее распыление топлива и равномерное распределение смеси по цилиндрам (по составу), что позволяет обеднять топливовоздушную смесь до соотношения 1:15. В результате удается снизить концентрацию СО в отработавших газах до 0,3–0,6% (обычно регулируют с некоторым запасом – 0,7–1,1%), а СН до 180–230 ppm. Регулирование проводится в основном винтом качества смеси.
На режимах принудительного холостого хода (ПХХ), включающих торможение двигателем и замедление вращения коленчатого вала, мембранный механизм смещает клапан экономайзера принудительного холостого хода (ЭПХХ) до упора, перекрывая выходное отверстие и прекращая подачу топлива. Применение автономной системы с ЭПХХ снижает выброс СО и СН на 30–40 % и при испытании по городскому циклу уменьшает расход топлива на 4,5%, а также увеличивает эффективность торможения двигателем примерно на 25% (приведены «официальные» или «хрестоматийные» величины эффективности ЭПХХ – прим. Ред.). ЭПХХ также выполняет функцию «антидизель», т.е. при низкооктановом бензине предотвращается работа с самовоспламенением после выключения зажигания.
В К-151 топливо из канала главной дозирующей системы поднимается к эмульсионной трубке с топливным и воздушным жиклерами холостого хода. Пройдя через боковые отверстия в трубке и эмульсионный жиклер, оно в виде топливовоздушной эмульсии смешивается с дополнительным воздухом, поступающим через второй воздушный жиклер. Для обеспечения стабильности состава смеси при регулировании винтом количества в нижней части корпуса карбюратора система холостого хода имеет два канала. По первому из них эмульсия сквозь переходную втулку поступает в полость перед переходными отверстиями, а затем через сечение, регулируемое нижним винтом качества, в основной диффузор с винтом количества. По второму каналу в карбюраторах первых выпусков эмульсия проходила через сечение, регулируемое дополнительным (верхним) винтом качества. В арбюраторах последних выпусков этот винт заменен дозирующим отверстием в канале. Далее эмульсия поступает в дополнительный диффузор в корпусе дроссельных заслонок.
Система управления клапаном ЭПХХ К-151 (для «402-ых» моторов – прим. Ред.) состоит из электронного блока, включающего электропневмоклапан при снижении числа оборотов коленчатого вала ниже заданного и отключающего его при их увеличении свыше 1 500 мин–1, и микровыключателя. В работе любых карбюраторов наибольшее число отказов происходит в системе холостого хода. Это не удивительно – ведь её топливный жиклер имеет очень маленькое сечение. Поэтому, если «пропал» холостой ход, то он – первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику.
Нужно снять наконечники проводов с микровыключателя и замкнуть их. Если двигатель заработал – значит вышел из строя электронный блок. Временно до его замены можно ездить, заизолировав замкнутые наконечники проводов. Если двигатель и после замыкания наконечников не работает, снимем шланг, идущий от задроссельного пространства, и подсоединим его напрямую к мембранному механизму ЭПХХ. Двигатель заработал на холостом ходу – значит необходимо заменить электропневмоклапан. Если двигатель опять не работает, то необходимо снять крышку мембранного механизма и проверить, свободно ли ходит клапан и не разорвана ли мембрана. При разорванной мембране можно отрезать кусочек шланга, разрезать его вдоль, подсунуть его под мембрану и надеть на шток клапана. Если двигатель работает неустойчиво или глохнет в начальный период открытия дроссельной заслонки, то регулируют или заменяют микровыключатель. Он должен замыкать контакты в самом начале поворота рычага привода дроссельной заслонки.
Проверка электронного блока может производиться подсоединением к нему вместо провода идущего к электропневмоклапану лампочки мощностью не более 3 Вт. Другой провод от лампочки подсоединяют к массе. Провод от микровыключателя необходимо отсоединить. При повышении числа оборотов свыше 1 200–1 500 лампочка должна гаснуть, а при их снижении до 900–1 000 снова загораться. В этом случае блок исправен.
Устройство карбюратора К 151
Карбюратор К 151 «Пекар» работает по той же схеме, что и аналогичные карбюраторы. Неизменной всегда остается задача по приготовлению топливовоздушной смеси с последующей подачей в цилиндры двигателя.
Конструктивно карбюратор состоит из следующих элементов:
- Поплавковая камера;
- Дроссельная заслонка;
- Жиклеры;
- Диафрагма;
- Металлический корпус с крышкой;
- Регулировочные винты.
В случае неисправности, карбюратор начинает работать некорректно. Это означает, что УАЗ в нашем случае «Буханка» начинает потреблять слишком много топлива или развивает не полную мощность. Бывают случаи, что двигатель может совсем не завестись. Чтобы устранить эту проблему, карбюратор нужно снять, осмотреть и настроить.
Схема карбюратора К 151
Пояснение к схеме:
- крышка;
- клапан разбалансированности поплавковой камеры;
- поплавок;
- воздушный жиклер переходной системы;
- эмульсионный жиклер переходной системы;
- винт крепления распылителя эконостата вторичной секции;
- воздушный жиклер главной дозирующей системы вторичной секции;
- распылитель эконостата;
- эмульсионная трубка главной дозирующей системы вторичной секции;
- выпускной шариковый клапан ускорительного насоса;
- распылитель ускорительного насоса;
- воздушная заслонка;
- малый диффузор первичной секции;
- воздушный жиклер главной дозирующей системы первичной секции;
- эмульсионная трубка главной дозирующей системы первичной секции;
- блок воздушного жиклера с эмульсионной трубкой системы холостого хода;
- эмульсионный жиклер системы холостого хода;
- воздушный жиклер холостого хода;
- регулировочный винт перепуска топлива системы ускорительного насоса;
- вытеснитель;
- корпус поплавковой камеры;
- перепускной жиклер ускорительного насоса;
- выпускной шариковый клапан ускорительного насоса;
- пружина;
- диафрагма ускорительного насоса;
- крышка ускорительного насоса;
- рычаг привода ускорительного насоса;
- главный топливный жиклер первичной секции;
- трубка;
- диафрагмы экономайзера принудительного холостого хода;
- клапан экономайзера;
- ограничительный колпачок;
- винт регулировочный состава смеси;
- отверстие в корпусе ЭПХХ;
- корпус экономайзера принудительного холостого хода;
- отверстие выходное системы холостого хода;
- винт эксплуатационной регулировки холостого хода;
- прокладки;
- отверстия переходные системы холостого хода;
- дроссельная заслонка первичной секции;
- кулачок привода рычага ускорительного насоса;
- ролик рычага ускорительного насоса;
- обводной канал системы холостого хода;
- дроссельная заслонка вторичной секции;
- прокладки;
- корпус смесительных камер;
- трубка подвода разрежения к электромагнитному клапану;
- трубка к вакуум-корректору;
- главный топливный жиклер вторичной секции;
- штуцер вентиляции картерных газов;
- электронный блок управления;
- микровыключатель;
- фильтр;
- электромагнитный клапан;
- штуцер;
- топливный фильтр;
- топливо подающая труба;
- пробка;
- язычок регулировки хода топливного клапана;
- топливный клапан;
- язычок регулировки уровня топлива в поплавковой камере;
- электропривод клапана разбалансировки поплавковой камеры.
Сборка карбюратора
Устанавливаем новые жиклёры на свои места. Как правило, на обратной стороне ремкомплекта предоставляется таблица с названием и размерами жиклёров. Если автомобиль расходует большое количество топлива, то для устранения этой причины достаточно поменять жиклёр воздушной переходной системы. Как правило, там стоит жиклёр с размером сто семьдесят пять меняем его на двести двадцать, таким образом, смесь будет менее обогащённой. Продолжаем сборку, устанавливаем иглу и заворачиваем, когда закрутим её до конца, делаем полтора оборота назад. Устанавливаем ограничитель. Далее продолжаем сборку в обратном порядке. Для того что бы наши пружинки работали хорошо, можно использовать средство, жидкий ключ.
После того как полностью собрали карбюратор, не спешите сразу же устанавливать. Проверти всё, работает или нет. На впускном коллекторе тоже желательно поменять прокладку, но не обязательно. Устанавливаем карбюратор обратно на место. Не забудьте после установки накачать бензин, используя бензонасос.
Описание конструкции
Карбюратор К-151Д, устанавливаемый на автомобиль с двигателем ЗМЗ-4063, имеет два расположенных рядом вертикальных канала (камеры) для прохода воздуха, в нижней части каждого из которых установлена поворотная дроссельная заслонка. Привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка. Камера, в которой дроссельная заслонка открывается раньше, называется первой, другая – второй.
В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры, создающие разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры. Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается при помощи механизма с поплавком и игольчатым клапаном.
Поплавковый механизм карбюратора полностью (вместе с иглой и поплавком) размещен в корпусе карбюратора и доступен для визуального контроля после снятия крышки (уровень топлива в поплавковой камере можно измерить, не вынимая поплавка).
Карбюратор состоит из трех основных частей:верхней — крышки корпуса, с фланцем и шпильками крепления корпуса воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Крышка крепится семью винтами к корпусу карбюратора через картонную прокладку;средней — корпуса карбюратора, с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами;нижней — корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода, а также устройством холостого хода, крепящемся к корпусу карбюратора снизу двумя винтами через три прокладки (две тонкие – картонные и одна толстая – пластмассовая).
В карбюраторе имеются следующие системы, устройства и механизмы:
поплавковый механизм;
топливодозирующие системы;
главные дозирующие системы
первой и второй камер;
система холостого хода;
переходная система второй камеры;
эконостат;
ускорительный насос;
пусковое устройство
клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода (ЭПХХ);
система вентиляции картера;
система вентиляции поплавковой камеры;
механизм управления дроссельными заслонками.Система холостого хода — автономная, с регулировкой состава смеси.
Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной
заслонки второй камеры.Ускорительный насос диафрагменного типа, вступающий в работу при резком нажатии на педаль акселератора. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.Пусковое устройство — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится при помощи ручного привода. В момент пуска двигателя пневмокорректор под действием
разрежения, возникающего во впускном трубопроводе, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.
Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель. Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.
| Параметры | Первая камера | Вторая камера | |
| Жиклер топливный главный* | 225±3,0 | 340±4,5 | |
| Жиклер воздушный главный* | 330±4,5 | 330±4,5 | |
| Блок жиклеров системы холостого хода с эмульсионной трубкой*: | жиклер топливный | 95±1,5 | — |
| жиклер воздушный | 85±1,5 | — | |
| Жиклер воздушный системы холостого хода | 425±6 | — | |
| Жиклер эмульсионный системы холостого хода* | 280±3,5 | — | |
| Жиклер топливный переходной системы* | — | 150±2,0 | |
| Жиклер воздушный переходной системы* | — | 270±3,5 | |
| Диаметр отверстия в винте-держателе распылителя эконостата, мм | — | 2+0,06 | |
| Диаметр отверстия перепуска топлива в бак, мм | 1,1+0,06 | — | |
| Диаметр седла топливного клапана, мм | 2,2+0,06 | — | |
| Диаметр диффузоров, мм: | малых | 10,5+0,1 | 10,5+0,1 |
| больших | 23+0,045 | 26+0,045 | |
| Производительность ускорительного насоса за 10 полных ходов, см3 | 10±2 | ||
| Уровень топлива от верхней кромки корпуса, мм | 21,5+1,5 | ||
| * В таблице даны маркировки, нанесенные на жиклерах с указанием погрешности при измерении их пропускной способности. |
Разборка карбюратора
Отворачивать винты крепления дроссельных заслонок на осях и снимать заслонки без крайней необходимости не рекомендуется, так как их смещение может привести к заеданию заслонок в каналах.
Запрессованные в корпус латунные соединительные трубки каналов вынимать не следует во избежание нарушения плотности их посадки.
Разбирать карбюратор следует только в крайнем случае.
Если промывка и продувка сжатым воздухом без разборки не устраняют заедания дроссельных и воздушной заслонок и не приводят к полной очистке жиклеров и каналов от отложений, то нужно разобрать и промыть детали карбюратора.

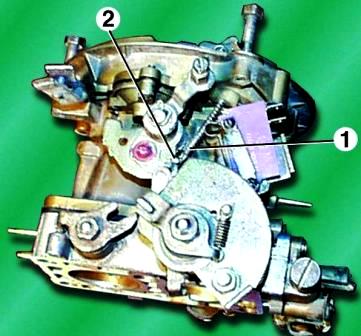

Отсоединить тягу 1 привода воздушной заслонки от профильного рычага, вынув шплинт 2 из отверстия на ее изогнутом конце
Вывернуть семь винтов крепления крышки к корпусу и снять крышку карбюратора
Вывернуть два винта крепления корпуса дроссельных заслонок и, выведя из зацепления соединительную серьгу, снять корпус
Отвернуть три винта 1 крепления и снять крышку 2 вакуумной диафрагмы пускового устройства карбюратора
С обратной стороны крышки карбюратора вывести из зацепления с рычагом пускового устройства отогнутый конец штока диафрагмы пускового устройства карбюратора.
Снять диафрагму 1 с крышки карбюратора.
Отсоединить оттяжную пружину 1 воздушной заслонки от пальца крышки. Отвернуть два винта 2 и сиять крышку 3 канала вентиляции поплавковой камеры.
Отвернуть винт 4 крепления и сиять распылитель 5 эконостата.
Отвернуть винты крепления и снять рычаги привода пускового устройства.
Снять аккуратно с нижнего фланца корпуса крепления теплоизоляционную прокладку, и снять
Отвернуть два винта 1 микровыключатель 2 системы ЭПХХ.
Вынуть шплинт 4 и снять с оси рычаг 3 управления воздушной заслонкой вместе с профильным рычагом 5.
Вывернуть отверткой заглушку 1 отверстия оси поплавка и вынуть расположенную под ней алюминиевую уплотнительную шайбу.
Пинцетом или круглогубцами вынуть ось поплавка и снять поплавок 4 и иглу 3 запорного клапана.
Вывернуть седло 2 из корпуса карбюратора.
Отвернуть четыре винта 1 крепления и снять крышку 2 ускорительного насоса вместе с рычагом.
Снять диафрагму ускорительного насоса и расположенную под ней отжимную пружину.
Вывернуть пустотелый топливоподающий болт 1 и снять его вместе с коллектором 2 и алюминиевыми уплотнительными шайбами 3.
Вынуть из коллектора 2 топливоподающий болт 1 вместе с сетчатым фильтром и снять с него алюминиевые уплотнительные шайбы 3.
Вывернуть из стенки поплавковой камеры сливную пробку с уплотнительной шайбой.
Тщательно подобранной отверткой (во избежание повреждения деталей, изготовленных из латуни) вывернуть из корпуса воздушные 3 и топливные 2 жиклеры главной дозирующей системы, воздушные жиклеры 4 и 5 холостого хода и переходной системы.
Отвернуть расположенные по бокам корпуса резьбовые пробки 1 и вывернуть топливные жиклеры системы холостого хода и переходной системы, расположенные под пробками.
Вывернуть пустотелый топливоподающий винт 6 крепления распылителя ускорительного насоса и снять распылитель 7 вместе с уплотнительными алюминиевыми шайбами.
Отвернуть три винта крепления и снять блок 1 ЭПХХ вместе с уплотнительной прокладкой корпуса карбюратора.
При необходимости замены диафрагмы ЭПХХ отвернуть четыре винта скрепления клапана ЭПХХ и снять клапан в сборе.
Затем, аккуратно отделив от диафрагмы крышку клапана, вынуть из корпуса клапана диафрагму вместе с пружиной.
Для разборки механизма привода дроссельных заслонок нужно отвернуть гайки крепления деталей привода на осях заслонок, предварительно промаркировав расположение деталей на осях, и снять детали
После разборки промыть детали карбюратора в бензине или растворителе, затем продуть сжатым воздухом все каналы в деталях карбюратора.
