Прокладка гбц

Что такое прокладка ГБЦ в автомобиле?

В корпусе мотора сделано много технических отверстий (по ним подается масло для смазки или отводится после обработки всех механизмов обратно в поддон), в том числе и сами цилиндры. Сверху на него надевается головка. В ней сделаны отверстия для клапанов, а также крепления для газораспределительного механизма. Сверху конструкция закрывается клапанной крышкой.

Прокладка гбц находится между блоком и головкой. В ней сделаны все необходимые отверстия: технические, для крепления и для цилиндров. Размеры и количество этих элементов зависит от модификации мотора. Здесь же имеются отверстия для циркуляции тосола по рубашке мотора, который обеспечивает охлаждение двс.

Прокладки изготавливаются из паронита или металла. Но бывают также асбестовые аналоги или из эластичного полимера. Некоторые автомобилисты используют вместо прокладки термостойкий силиконовый герметик, однако это не рекомендуется делать, так как излишки вещества после сборки мотора можно удалить только снаружи. Если силикон частично перекроет какое-либо отверстие (а это исключить крайне сложно), то это может отрицательно повлиять на работу двигателя.

Данную деталь можно легко найти в любом магазине автозапчастей. Стоимость ее невысокая, а вот работа по ее замене будет стоить хозяину авто немаленькой суммы. Конечно, это тоже зависит от модели двигателя.

Высокая стоимость работ обуславливается тем, что замену прокладки можно выполнить только после разборки агрегата. После сборки нужно настраивать ГРМ и выставлять его фазы.

Вот основные функции прокладки ГБЦ:

• Удерживает газ, образовавшийся после воспламенения ВТС, от выхода за пределы корпуса мотора. Благодаря этому цилиндр сохраняет компрессию, когда смесь топлива и воздуха сжимается или происходит расширение после воспламенения;
• Предотвращает попадание моторного масла в полость с антифризом;
• Предотвращает утечку моторного масла или тосола.

Данный элемент относится к категории расходных материалов, так как со временем он приходит в негодность. Так как в цилиндрах создается большое давление, то износившийся материал может пробить, или прогореть. Допускать такое нельзя, а если это произошло, необходимо в кратчайшие сроки заменить деталь. Если проигнорировать необходимость в ремонте, можно испортить двс.

В каких случаях нужна замена

Если говорить о прокладке ГБЦ, то она не имеет гарантийного срока, так как ресурс детали на самом деле зависит от нескольких факторов (особенность вождения, производитель изделия и состояние мотора). Поэтому о необходимости замены могут говорить симптомы, выявляемые водителем в процессе периодических проверок или ТО.

Признаки износа прокладки ГБЦ

Есть много характерных признаков износа уплотнителя. Рассмотрим самые распространенные из них:

• резкий перегрев двигателя;
• снижение уровня охлаждающей жидкости в системе;
• появление пены или эмульсии на щупе проверки масла;
• повышение давления в магистралях системы охлаждения (патрубки становятся слишком твердыми);
• следы утечки масла на стыке блока и ГБЦ;
• кипение антифриза после продолжительной работы двигателя;
• проблемы с работой печки (работа теплообменника нарушается прорывающимися выхлопными газами).

Признаки пробития прокладки ГБЦ

Что делать в случае разгерметизации

Вне зависимости от того, насколько сильно был повреждён уплотнитель, действовать в сложившейся ситуации всегда нужно только по одному сценарию.

Неопытные автомобилисты часто интересуются, можно ли ездить на машине с пробитой, пусть даже и не сильно, прокладкой ГБЦ. И что будет цилиндру, если продолжить эксплуатацию.

Некоторые скажут, что я ездил спокойно в прошлый раз и смогу продолжить поездку без замены и принятия каких-либо экстренных мер. Но в действительности далеко вы уехать не сможете. Если не остановить процесс разгерметизации вовремя, это приведёт к катастрофическим последствиям для транспортного средства. Прокладка полностью прогорит, начнётся смешивание рабочих жидкостей, проблемы с охлаждением, выхлопом и пр. Итогом может стать полный отказ мотора, который не всегда подлежит восстановлению даже при учёте проведения капитального ремонта.

То есть ехать вы можете, если увидели слабое проявление первых признаков пробитого уплотнителя. Но ехать следует до гаража или ближайшего автосервиса, где вам помогут решить проблему.

Пробитая или прогоревшая прокладка говорит лишь о том, что её нужно менять. При этом процедура подразумевает выполнение нескольких процедур:

• Для начала снимаются все узлы и элементы подкапотного пространства, соединённые с двигателем и мешающие доступу к головке блока.
• Затем откручиваются болты. В большинстве случаев старые болты уже не пригодны к дальнейшему использованию. Помимо прокладки, придётся купить комплект новых болтов.
• При нарушении плоскости головки, проводится работа по шлифовке поверхности. Тут не обойтись без специальных станков, которые вряд ли есть у рядового автовладельца в гараже.
• Новая прокладка обязательно приобретается с учётом того, какой толщины слой металла был снят в процессе шлифовки.
• Головка и блок очищаются от всего накопившегося нагара в местах стыка с уплотнителем. Все следы старой прокладка тщательно удаляются.
• Ещё предстоит полная ревизия всех поверхности. Задачей автовладельца или мастера, который проводит ревизию, является обнаружение зазоров. Они могут присутствовать, но не должны превышать 0,5-1 миллиметр. Если зазоры есть на головке, придётся её шлифовать или покупать новую ГБЦ.
• В процессе замены рекомендуется наносить на поверхности стыковки слой смазки графитового типа. Это придаст уплотнителю дополнительную мягкость и позволит лучше занять оптимальную позицию на поверхности.

Когда все мероприятия по замене будут завершены, в течение нескольких недель или сотен пройденных километров крайне важно следить за работоспособностью силового агрегата, не перегружать его и наблюдать за возможным появлением признаков износа уже с новым уплотнителем. Не нагружайте мотор сразу после смены прокладки

Дайте ему поработать при малой и средней нагрузке. Так уплотнитель полноценно встанет на своё место и гарантирует нужный уровень герметичности

Не нагружайте мотор сразу после смены прокладки. Дайте ему поработать при малой и средней нагрузке. Так уплотнитель полноценно встанет на своё место и гарантирует нужный уровень герметичности.

Большую роль играет то, насколько качественным было изделие изначально, и соблюдали ли вы правила затяжки, которые предусмотрены производителем и обязательно внесены в руководство по эксплуатации. Отклонение от этих норм не гарантирует хороший результат. Вы можете зря потратить деньги, время и силы.

Важные нюансы процедуры замены

Не могу сказать, что сам автовладелец с такой задачей не справится. Есть ряд наглядных примеров, когда автомобилист после просмотра видео самостоятельно менял прокладку и делал все не хуже, чем мастера СТО.

Но следует быть готовым к сложностям и длительности операции. Наличие опыта пойдет лишь на пользу, а его отсутствие может негативно сказаться на результатах.

Перед заменой выполняется несколько подготовительных работ. А именно:

• обесточивается автомобиль;
• сливается весь антифриз;
• снимается ремень или цепь ГРМ;
• отсоединяются все элементы ДВС, связанные с ГБЦ;
• снимается сама крышка.

Сразу скажу, что универсальных инструкций не существует. К каждому мотору даже в рамках одинаковых автомобилей идентичного года выпуска прикладывается специальная инструкция по замене прокладки. Опираться нужно строго от нее, и никак иначе.

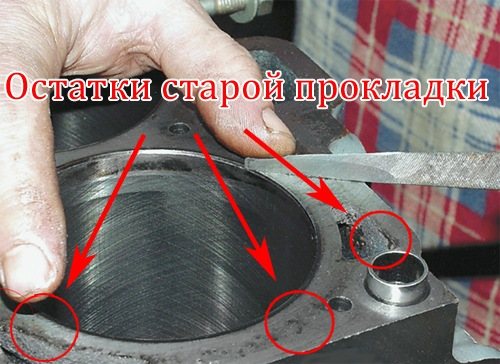

Сняв головку блока, демонтируется старая уплотнительная прокладка и проверяется на наличие визуальных дефектов. Если целостность действительно нарушена, это еще не повод для радости и начала замены. Существуют разные причины, из-за которых прокладка деформировалась. Сначала нужно определить, почему это произошло, устранить провоцирующий фактор, и только потом менять деталь.

Важно тщательно осмотреть поверхности ГБЦ и БЦ, которыми они прилегают друг к другу при сборке. Даже когда прокладка оказывается целой, и причина нарушения герметичности в другом, повторно использовать старый уплотнитель нельзя

Элемент уже потерял свою форму, а потому нужна строго новая запчасть соответствующих размеров и габаритов

Даже когда прокладка оказывается целой, и причина нарушения герметичности в другом, повторно использовать старый уплотнитель нельзя. Элемент уже потерял свою форму, а потому нужна строго новая запчасть соответствующих размеров и габаритов.

Также в рамках замены прокладки меняются крепежные болты. Они постоянно работают под нагрузкой, затягиваются под воздействием огромного усилия. В итоге за время эксплуатации происходит вытягивание металла и потеря геометрии крепления.

Это интересно: Как проверить свечи накала, не снимая

В рамках обратной сборки соблюдается определенная последовательность затяжки. Плюс строго дозируется прикладываемое усилие. В этом деле не обойтись без динамометрического ключа. Он обязательно входит в любой набор инструментов для автомобилиста, и является неотъемлемой частью тех, кто предпочитает ремонтировать и обслуживать авто своими руками.

Приходилось ли вам сталкиваться с пробитой прокладкой? Как вы устраняли эту проблему и удалось ли справиться с заменой своими руками?

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Причины прогорания прокладки

Причин, почему прогорает прокладка ГБЦ немного, а у нового двигателя всего одна – перегрев. Даже незначительное время работы мотора при температуре выше нормы может стать причиной этой неисправности. В данном случае прокладка может прогореть совсем немного, и неопытные автомобилисты не замечают первые появившиеся симптомы. В процессе дальнейшей эксплуатации прогар увеличивается, и признаки проявляется все сильнее. Из-за того, что многие владельцы машин обращаются к специалистам не после перегрева, а спустя некоторое время эксплуатации, когда неисправность становится явным фактом, они не связывают прогорание прокладки с имевшим место недавним перегревом и требуют от мотористов других объяснений почему прогорела прокладка ГБЦ.

При недостаточном объеме охлаждающей жидкости, можно не заметить незначительный перегрев головки, так как жидкость, циркулируя в системе, успевает охлаждаться в радиаторе, но при этом не успевает отводить тепло в нужном количестве. Приборы в авто показывают температуру охлаждающей жидкости, а не температуру деталей мотора. Таким образом, эксплуатируя машину с недостаточным уровнем тосола можно пропалить прокладку, не поняв, что причиной стал перегрев.

Бывает прогорание из-за некачественной прокладки, но это в большей степени касается двигателей после ремонта. На новых автомобилях это случается крайне редко. Еще на ремонтных моторах причиной подобной неисправности могут стать факторы, связанные с качеством проведенного ремонта:

• неудовлетворительное состояние привалочных поверхностей (плохо очищены остатки старой прокладки, раковины или царапины на плоскостях, деформация головки);
• неправильный момент затяжки болтов ГБЦ;
• нарушен порядок затяжки болтов ГБЦ;
• неправильно подобрана толщина прокладки (на моторах, где они бывают разных размеров).

Важные моменты замены прокладки ГБЦ

В каком бы моторе не меняли прокладку головки ГБЦ, есть некоторые правила, которые нужно соблюдать.

Разбирая ГБЦ нужно взять маркер. Он необходим для обозначения места расположения деталей, особенно трубок. Это облегчит последующую сборку.
Покупая прокладку, необходимо удостовериться, что она подойдет под ту силу закручивания, которую указывает изготовитель для данного двигателя.
Прежде чем раскручивать болты, следует почистить их проволочной щеткой и сбрызнуть силиконом

Если этого не сделать, можно сорвать болт или травмировать руку в результате соскакивания ключа.
Болты раскручивают понемногу, сначала надкрутив каждый из них на 0.5-1 оборота, чтобы снять напряжение.
При сборке ГБЦ необходима максимальная осторожность и аккуратность.
Болты затягивают только динамометрическим ключом. Момент затяжки должен соответствовать рекомендациям производителя двигателя.

Прокладка головки блока цилиндров

Прокладка ГБЦ устанавливается в месте соединения блока цилиндров и его головки. В области размещения прокладки находятся каналы водного охлаждения двигателя и системы смазки, кроме того внутрь цилиндра поступает топливо-воздушная смесь, которая при сгорании вырабатывает большое количество энергии. Среда очень неблагоприятная, поскольку происходят постоянные скачки температуры и давления. Соответственно, чтобы выдерживать такие серьезные нагрузки, прокладки ГБЦ изготавливают из прочных, стойких к высоким температурам материалов.

Детали, которые мы называем сальниками, на самом деле ими не являются. Сальник — устаревшая конструкция из металлической обоймы и набивки (пропитанной маслом пеньковой веревки)

Материалы, из которых изготавливают прокладки ГБЦ, можно поделить на две группы: металлические и неметаллические.

Неметаллические прокладки

Неметаллические прокладки, в свою очередь, делятся на асбестовые и безасбестовые. Первые делаются из листового асбеста. Как правило, центральные отверстия для цилиндров таких прокладок укрепляют стальными кольцами, надетыми на кромку вырезов. Такими же кольцами снабжены отверстия для крепежа, проходящего сквозь прокладку. Существует разновидность прокладок из резиновой смеси, которую прессуют с добавлением асбестового волокна и порошка графита.

Существует безасбестовая разновидность материала; сформированные из него прокладки дороже в производстве, но отличаются повышенной износостойкостью. Его изготавливают из синтетического волокна и каучука, которые прессуют при высокой температуре.

Металлические прокладки

Металлические прокладки ГБЦ — наиболее распространенный тип. Чаще всего прокладки изготавливают из многослойной тонкой листовой стали или листовой меди. Места, соприкасающиеся с плоскостями деталей, нередко покрывают похожим на резину составом для обеспечения надежного уплотнения. Такие прокладки, в отличие от неметаллических, обладают большей износостойкостью и служат дольше. Прокладки из меди встречаются реже из-за высокой стоимости материала. Следует помнить о том, что прокладка ГБЦ — изделие одноразового использования, даже если вы не видите на ней признаков повреждений. При затяжке она принимает форму соприкасающихся с ней поверхностей, и поставить ее на сто процентов в то же положение невозможно. По этой причине, каждый раз, снимая ГБЦ, необходимо приобрести новую прокладку.

Основная причина преждевременного выхода из строя прокладки ГБЦ — перегрев двигателя. При замене прокладки необходимо правильно затянуть крепежные болты или шпильки с соблюдением момента затяжки. Делать это необходимо при помощи надежного и качественного динамометрического ключа и строго в порядке, описанном в руководстве по ремонту данного двигателя.

Можно ли прокладку гбц посадить на герметик

Разберемся прокладка гбц что это такое? Прокладки ГБЦ делятся на металлические и неметаллические. Фактически все прокладки являются одноразовыми. И если прокладка была снята с блока, то необходимо покупать новую.

Металлические прокладки ГБЦ наиболее распространены из-за своих свойств. К достоинствам данных прокладок можно отнести высокую долговечность и износостойкость. Изготавливаются они из тонколистовой стали или меди. Прокладки из меди встречаются реже, так как они более дорогие в изготовлении. Как правило, на таких прокладках ГБЦ в местах отверстий и по краям нанесен тонкий слой полимерного материала, который обеспечивает плотное прилегание деталей. При установке уплотнительного изделия и затяжке болтов, прокладка принимает форму смежных деталей.

Интересно! Производитель каждой машины предлагает затяжку болтов в определенной последовательности. Это позволяет установить прокладку блока без повреждений, а также создать наиболее герметичное соединение.

Неметаллические прокладки ГБЦ в свою очередь подразделяются на еще два типа: асбестовые и безасбестовые. В первом и втором случае в местах отверстий и по краям будет армирующий слой, состоящий из металла или полимерных материалов. Также довольно широко распространились прокладки из паронита, которые армируются металлом и полимерными добавками. Последний материал несильно уступает по износостойкости и долговечности металлическим изделиям.

Стоит помнить, что прокладка ГБЦ вещь одноразовая и, сняв ее, не получится поставить ее точно также, а это нарушит герметичность блока цилиндров.

Признаки неисправности прокладки

Естественно, каждый раз разбирать мотор для проверки состояния данного узла достаточно нерационально, поэтому для проведения этой операции гораздо проще оценить то, как ведёт себя двигатель и не проявляются ли признаки неисправности прокладки. Симптомы нарушения её целостности таковы:

• наличие подтёков масла под ГБЦ;
• присутствие в структуре масла белой эмульсии (попадающего через пробитую прокладку антифриза);
• быстрый расход самого тосола;
• нестабильная работа мотора;
• неправильный нагар на свечах;
• дым белого цвета из выхлопной трубы;
• нарушенная структура антифриза (появление пузырьков в радиаторе, наличие чёрных вкраплений и т.п.);
• скачки температуры мотора;
• посторонние шумы под капотом.

Отметим, что описанные выше признаки зачастую указывают именно на прогар прокладки ГБЦ. Однако в ограниченном количестве случаев они также могут быть сигнализаторами появления трещин в самой головке, неисправности системы охлаждения или наличия иных поломок мотора. Учитывая этот нюанс, при появлении подобной симптоматики лучше всего провести комплексную проверку двигателя. Замена прокладки ГБЦ в таком случае может быть обыкновенной профилактической мерой, которая уж точно не станет лишней.

Видео — Момент затяжки ГБЦ — динамометрический ключ

Использование другого порядка затяжки болтов приводит к появлению напряжений в корпусе ГБЦ. Поскольку алюминий, из которого выполнена головка, плохо переносит такие нагрузки, то в корпусе ГБЦ появляются трещины.

Через эти трещины происходит утечка продуктов сгорания топлива, что приводит к падению мощности и приемистости мотора, увеличению расхода топлива и снижению ресурса двигателя. Также через трещины происходит смешивание масла и охлаждающей жидкости. Когда антифриз, вода или тосол попадают в масло, они резко ухудшают его смазывающие свойства, в результате чего возрастает износ всех трущихся деталей двигателя. Нередко это приводит к проворачиванию вкладышей коленчатого вала и заклиниванию мотора.

Хотя большинство инструкций по ремонту допускают повторное использование болтов, желательно каждый раз использовать новые. Ведь в процессе затяжки длина болта увеличивается. Поэтому в мануале прописана максимальная длина болта, при которой еще возможно его использование. Если же болт окажется чуть длинней, то упрется в дно резьбового колодца блока цилиндров, в результате чего или сломается или расколет блок.

Пробило прокладку ГБЦ — как узнать?

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим. При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.

Признаки, что пробило прокладку ГБЦ

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Признаки прогара прокладки ГБЦ

Эмульсия из-под крышки расширительного бачка

Пена в расширительном бачке

А явным признаком перегрева двигателя является наличие конденсата на его поверхности. Это также является косвенным признаком прогара прокладки ГБЦ или трещины в блоке цилиндров. В первую очередь необходимо провести компьютерную диагностику двигателя. Наличие ошибок укажет направление и возможные дополнительные неисправности. Как правило, эти ошибки связаны с проблемами в системе зажигания.

Антифриз в цилиндре

Остановимся еще раз на смешивании антифриза и масла. Как упоминалось выше, в результате их смешивания образуется эмульсия желтоватого (чаще всего) цвета. Если она появилась, то одной заменой прокладки ГБЦ ремонт не обойдется. Обязательно нужно промыть систему от этого состава. В том числе поддон и масляные каналы. А этом может обойтись вам в дополнительные затраты, подчас сопоставимые с капитальным ремонтом двигателя.

Мы разобрались с симптомами, возникающими при пробитии прокладки ГБЦ. Далее перейдем к рассмотрению причин, почему же может произойти ее прогорание.

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Это – жесть

А теперь несколько интересных подробностей. Поверхность жести после перфорации более всего напоминает, пожалуй, двустороннюю терку. Зубчики с обеих сторон стальной ленты готовы к контакту с полимерным покрытием – но все ли производители делают их правильно?

Нет, конечно. В настоящее время известны два типа перфорации, применяемой в производстве прокладок ГБЦ: круглая и прямо­угольная. «Продвинутые» заводы применяют круглую, и вот почему.

Во-первых, при круглой перфорации прочность жести в продольном и поперечном направлениях практически одинакова. В то время как прямоугольная перфорация делает прокладку анизотропной. Кроме того, «прямоугольная» технология не обеспечивает воспроизводимости свойств изделия: две одинаковые прокладки могут существенно отличаться по прочности на разрыв.

Во-вторых, круглая перфорация позволяет получить плоскую поверхность между выступами (зубчиками). И наконец, в-третьих, она дает возможность оптимизировать распределение зубчиков по площади изделия, обеспечивая надежное сцепление жести с полимерным «покрывалом».

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

Необходимые инструменты:

Динамометрический ключ

• динамометрический ключ;
• набор ключей;
• набор торцовых головок;
• «Torx»;
• отвертка.

Торцовая головка

Этапы

Для тех, кто не в курсе, как поменять и выбрать прокладку головки блока цилиндров, опишем весь процесс пошагово

Также расскажем, почему важно соблюдать очередность затяжки болтов

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

1. Обесточиваем систему, отсоединив минусовую клемму АКБ.
2. Выставляем поршень 1-го цилиндра в ВМТ.
3. Сливаем ОЖ.
4. Снижаем давление в системе.
5. Отсоединяем приемный патрубок глушителя от коллектора.
6. Убираем крышку ГБЦ.
7. Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
8. Открутив и ослабив гайки, отодвигаем кронштейн в бок.
9. Отсоединяем шланги охлаждающей системы.
10. Отсоедините тягу привода дроссельной заслонки.
11. Отсоединяем провода от масляного датчика в картере силового агрегата.
12. Отсоединяем другие провода и колодки.
13. Демонтируем крышку и ремень.
14. Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
15. Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
16. Открутив болты и гайку, снимаем крышку, которая расположена сзади.
17. Снимаем оставшиеся шланги, колодки и провода.
18. Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
19. Полностью выкручиваем все болты.
20. Вынимать нужно с шайбами.
21. Демонтируем головку.
22. Теперь можно снять прокладку ГБЦ.
23. Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
24. Почистите поверхности, которые будут соприкасаться с прокладкой.
25. Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
26. Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
27. Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
28. Также соблюдайте момент. Он индивидуален для каждой модели авто.
29. Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
30. На этом замена завершена.

Снятие патрубка и воздушного барьера

Откручивание хомутов

Схема ослабления

Замер болтов

Установка новой

Схема затяжки Обязательно понаблюдайте и проверьте во время езды, как работает и функционирует система и обеспечена ли герметичность и нет ли негативных признаков.

Как менять прокладку головки блока цилиндров

Такую работу по ремонту авто, как замена прокладки ГБЦ своими руками можно и нужно научиться делать тем, кто любит различные технические устройства, кто любит проводить выходные в теплую погоду у себя в гараже. Чтобы заменить, особых заумных навыков не требуется, просто надо узнать последовательность замены, какие инструменты для этого потребуется, какую прокладку правильно выбрать прежде, чем купить и, как правильно поставить и собрать. Кстати, нужно ли использовать герметики при замене прокладок? Узнать подробнее о герметиках для клапанной крышке и других соединительных деталей.

Как менять прокладку ГБЦ:

1. Демонтировать все навесное оборудование (что мешает снятию головки). Это воздушный фильтр и т.д.
2. Открутить болты крепления. Здесь есть свое правило — сначала ослабить болты посередине и от середины по симметрии. Сначала, каждый болт следует отворачивать только на 1 оборот. Соблюдение этого правила защитит от микродеформаций плоскости ГБЦ, так все болты изначально капитально затянуты, если ослабить сразу резко пару болтов с одного края, то головку может «повести», потом придет везти на шлифовку.
3. Снять старую ГБЦ.
4. Снять старую прокладку ГБЦ. Кто не знает как выбирать прокладки, лучше пусть сразу не выкидывает старую прокладку. С ней можно съездить в автомагазин. Потому что есть разные прокладки для одних и тех же марок и моделей автомобилей. Надо проверить, отверстия каналов охлаждения соответствовали отверстиям на прокладке. Потому что лично видел, когда однажды примерял прокладку, смотрю, а там на прокладке не вырезаны некоторые отверстия, которые должны быть в соответствии с каналами блока.
5. Хорошо очистить посадочную поверхность на блоке цилиндров. Если есть твердые смолы, очистить ножичком.
6. Установить новую прокладку на блок цилиндров.
7. Очистить посадочное место головки и установить ее на блок. Делать это аккуратно, не повредив прокладку.
8. Затягивать болты по определенной схеме. Затяжку болтов производить строго по указанной схеме, разработанной производителем двигателя конкретной машины. Момент затяжки очень важен для соединения таких деталей.
9. После установки и затяжки в определенном порядке, и с требуемым оптимальным моментом затяжки, монтируем снятое навесное оборудование.

Обязательно менять болты при замене прокладки?

Эту тема (по какой схеме затягивать ГБЦ) была рассмотрена в материале: как снять головку блока цилиндров на двигателе различных авто. Если коротко, то, узнать надо ли менять болты для крепления ГБЦ очень просто, достаточно измерить линейкой длину «бывших» болтов.

Узнать длину новых болтов для определенного ДВС и сравнить. Если длина стала больше, то есть болт вытянулся больше, чем на 2 мм, то болт надо менять. Если состояние резьбы и длины болта и граней для ключа в норме, то менять не обязательно.

ЗАМЕНА ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть также из-за коробления головки блока в следствие перегрева.

Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», «Torx», отвертка.
