Что такое двигатель и какой его принцип работы?

Какие типы и виды двигателей существуют

Абсолютно любой моторный агрегат действует по одному и тому же принципу. В него подаётся топливо. Оно сжигается. В процессе сжигания выделяется энергия, а далее эта энергия преобразуется в механическую. Вся эта процедура повторяется неоднократно. Этот повторяющийся процесс называется тактом. В зависимости от того, сколько ходов совершает поршень, все двигательные установки можно разделить на двухтактные и четырёхтактные. Все силовые агрегаты, которыми оснащаются автомобили, основаны на четырёхтактном цикле. За время цикла подаётся топливная смесь, происходит рабочий ход поршня (вверх и вниз) и выводятся газы.

Двухтактные двигатели работают немного иначе. За время такта совершается рабочий ход и сжимается топливная смесь. Поршень наполняется и очищается за отведённое ему время. Эти двигатели имеют существенный минус — они выбрасывают много отработанных газов. А ещё они слишком много потребляют горючего. Именно поэтому они не используются в автотранспорте.

Инжекторный двигатель

Работа этого агрегата устроена несколько иначе: горючее маленькой порцией впрыскивается в воздушную среду. Давление распыляет топливо через форсунку, тем самым значительно сокращается его количество, так как оно дозируется специальным прибором. Это делает такие моторы более экономичными, а дозированная порция топливной смеси уменьшает количество вредных веществ в выхлопных газах и повышает коэффициент полезного действия двигателя.

Этот тип двигателя включается в себя механический и электронный виды. Механический дозирует горючее посредством рычагов, а электронный использует особую систему, управляющую количеством топливной смеси. Подобные системы позволяют горючему более полно сгорать, благодаря чему уменьшается количество вредного вещества, попадающего в атмосферу.

Карбюраторный двигатель

Проходя топливную систему, бензин поступает в карбюратор, иными словами, впускной коллектор. Туда же нагнетается воздух, который смешавшись с горючим, образует рабочую смесь. Она поступает в цилиндры, искра от свечи поджигает её.

Дизельный двигатель

Двигатели дизельного типа требуют особого внимания. Топливная смесь в них при сжимании воспламеняется. Воздух всасывается под большим давлением и за счёт этого происходит процесс самовоспламенения. Рабочий ход начинается сразу после воспламенения, далее выхлопные газы вытесняются.

У этого типа небольшой расход горючего и он выделяет мало вредных веществ. Достаточно высокий КПД. Этот вид силового устройства непрерывно модернизируется, даже морозы ему не страшны.

Разнообразные моторы, которые работают на дизтопливе, различны своими параметрами. Эти характеристики отличаются в зависимости от времени года. Им не нужна система зажигания, так как горючее воспламеняется за счёт давления.

Как работает двигатель и из чего он состоит?

Принцип работы двигателя автомобиля – это вопрос, интересующий практически каждого автовладельца. В ходе первого ознакомления со строением двигателя все выглядит очень сложным. Однако в реальности, с помощью тщательного изучения, устройство двигателя становится вполне понятным. В случае необходимости знания о принципе работы двигателя можно использовать в жизни. 1. Блок цилиндров представляет собой своеобразный корпус мотора. Внутри него расположена система каналов, которая используется для охлаждения и смазки силового агрегата. Он используется в качестве основы для дополнительного оборудования, к примеру, картера и головки блока цилиндров.

2. Поршень, являющийся пустотелым стаканом из металла. На его верхней части расположены «канавки» для поршневых колец. 3. Поршневые кольца. Кольца, расположенные внизу, называются маслосъемными, а верхние – компрессионные. Верхние кольца обеспечивают высокий уровень сжатия или компрессию смеси топлива и воздуха. Кольца используются для обеспечения герметичности камеры сгорания, а также в качестве уплотнителей, предотвращающих попадание масла в камеру сгорания.

4. Кривошипно-шатунный механизм. Отвечает за передачу возвратно-поступательной энергии поршневого движения на коленчатый вал двигателя. Многие автолюбители не знают, что на самом деле принцип работы ДВС является достаточно несложным. Сначала топливо попадает из форсунок в камеру сгорания, где оно смешивается с воздухом. Затем свеча зажигания выдает искру, которая вызывает воспламенение топливно-воздушной смеси, из-за чего она взрывается. Газы, которые формируются в результате этого, двигают поршень вниз, в процессе чего он передает соответствующее движение коленчатому валу. Коленвал начинает вращать трансмиссию. После этого набор специальных шестерён осуществляет передачу движения на колеса передней или задней оси (в зависимости от привода, может и на все четыре).

Устройство механизма вращения клапана

Механизм вращения клапана состоит из: неподвижного корпуса 2 в наклонных канавках которого расположены пять шариков 3 с возвратными пружинами 10, дисковой пружины 9 и опорной шайбы 4 с замочным кольцом 5. Механизм устанавливается в рас­точке, сделанной в головке цилиндров под опорной шайбой 4 кла­панной пружины 6, закрепляемой на стержне 1 с помощью сухари­ков 8 и тарелки 7. При закрытом клапане давление на дисковую пружину 9 сравнительно невелико, и она выгнута наружным краем вверх, а внутренним краем опирается в заплечик корпуса 2. Шари­ки 3 отжаты пружинами 10 в исходное положение.

В момент открытия клапана давление клапанной пружины на опор­ную шайбу 4 возрастает; под действием этого давления дисковая пружина 9, выпрямляясь, передает давление на шарики 3 и вызы­вает их перемещение в конечное положение. Вместе с шариками перемещаются дисковая пружина с опорной шайбой, клапанная пружина и клапан. Когда клапан закрывается, давление на дисковую пружину 9 уменьшается, и она, выгибаясь, вновь касается своим внутренним краем заплечиков корпуса 2, освобож­дая тем самым шарики 3. Шарики под действием возвратных пру­жин перемещаются в исходное положение. Таким образом, при каждом открытии клапана происходит его поворот на некоторый угол. (При номинальном скоростном режиме клапаны совершают 20—40 об/мин.)

Производители электродвигателей

Российские производители электродвигателей

Регион	Производитель	Асинхронный двигатель	Синхронный двигатель	УД	КДПТ
		СДОВ	СДПМ, серво	СРД, СГД	Шаговый
Краснодарский край	Армавирский электротехнический завод
Свердловская область	Баранчинский электромеханический завод
Владимир	Владимирский электромоторный завод
Санкт-Петербург	ВНИТИ ЭМ
Москва	ЗВИМосковский электромеханический завод имени Владимира Ильича
Пермь	ИОЛЛА
Республика Марий Эл	Красногорский завод «Электродвигатель»
Воронеж	МЭЛ
Новочеркасск	Новочеркасский электровозостроительный завод
Санкт-Петербург	НПО «Электрические машины»
Томская область	НПО Сибэлектромотор
Новосибирск	НПО Элсиб
Удмуртская республика	Сарапульский электрогенераторный завод
Киров	Электромашиностроительный завод Лепсе
Санкт-Петербург	Ленинградский электромашиностроительный завод
Псков	Псковский электромашиностроительный завод
Ярославль	Ярославский электромашиностроительный завод

Аббревиатура:

• АДКР —
• АДФР —
• СДОВ — синхронный двигатель с обмоткой возбуждения
• СДПМ — синхронный двигатель с постоянными магнитами
• СРД — синхронный реактивный двигатель

• СГД — синхронный гистерезисный двигатель
• УД — универсальный двигатель
• КДПТ — коллекторный двигатель постоянного тока
• КДПТ ОВ —
• КДПТ ПМ —

Производители электродвигателей ближнего зарубежья

Страна	Производитель	Асинхронный двигатель	Синхронный двигатель	УД	КДПТ
		СДОВ	СДПМ, серво	СРД, СГД	Шаговый
Беларусь	Могилевский завод «Электродвигатель»
Беларусь	Полесьеэлектромаш
Украина	Харьковский электротехнический завод «Укрэлектромаш»
Молдова	Электромаш
Украина	Электромашина
Украина	Электромотор
Украина	Электротяжмаш

Производители электродвигателей дальнего зарубежья

Страна	Производитель	Асинхронный двигатель	Синхронный двигатель	УД	КДПТ
		СДОВ	СДПМ, серво	СРД, СГД	Шаговый
Швейцария	ABB Limited
США	Allied Motion Technologies Inc.
США	Ametek Inc.
США	Anaheim automation
США	Arc System Inc.
Германия	Baumueller
Словения	Domel
США	Emerson Electric Corporation
США	General Electric
США	Johnson Electric Holdings Limited
Германия	Liebherr
Швейцария	Maxon motor
Япония	Nidec Corporation
Германия	Nord
США	Regal Beloit Corporation
Германия	Rexroth Bosch Group
Германия	Siemens AG
Бразилия	WEG

ГОСТ 27471-87 Машины электрические вращающиеся. Термины и определения.
И.В.Савельев. Курс общей физики, том I. Механика, колебания и волны, молекулярная физика.-М.:Наука, 1970.
ГОСТ 29322-92 (МЭК 38-83) Стандартные напряжения.
ГОСТ 16264.0-85 Электродвигатели малой мощности
А.И.Вольдек, В.В.Попов. Электрические машины. Машины переменного тока: Учебник для вузов.- СПб.: Питер, 2007.
Paul Waide, Conrad U. Brunner. Energy-Efficiency Policy Opportunities for Electric Motor-Driven Systems. International Energy Agency Working Paper, Energy Efficiency Series.: Paris, 2011.
Dr. J. Merwerth. The hybrid-synchronous machine of the new BMW i3 & i8 challenges with electric traction drives for vehicles. BMW Group, Workshop University Lund: Lund, 2014.

Вспомогательные системы

В устройство двигателя автомобиля входят дополнительные контуры, которые отвечают за подачу топлива, смазку и охлаждение агрегата, а также избавление от отработанных газов. От правильного функционирования этих узлов во многом зависит время работы мотора, поэтому разберем их подробнее.

Газораспределение

Газораспределительный механизм контролирует движение впускных и выпускных клапанов, узел состоит из:

• распредвала;
• самих клапанов;
• привода клапанов;
• привода ГРМ.

Зажигание

Зажигание необходимо только бензиновым силовым агрегатам — поскольку горючее внутри цилиндров в этих установках не может воспламеняться самостоятельно, требуется искра.

Детали ДВС, которые отвечают за работу системы зажигания.

Схема работы и строение системы зажигания ДВС:

• От аккумулятора (а когда мотор работает– от генератора) напряжение подается на катушку зажигания.
• Накопитель энергии (катушка) преобразует ее в ток, достаточный, для появления разряда.
• Трамблер распределяет ток по бронепроводам к каждому цилиндру. (В новых машинах это происходит под контролем электронного блока управления).

Топливоподача

Хотя принцип воспламенения смеси на бензиновых и дизельных движках различен, остальная схема топливного контура у них одинакова:

1. Из бензобака горючее насосом подается в топливопровод.
2. Далее через различные фильтры топливо поступает в узел смешения — карбюратор или инжектор, где обогащается воздухом.
3. Состав поступает на свечи или форсунки, и оттуда уже идет в камеру цилиндра (на бензиновых ДВС топливо сначала подается во впускной коллектор).

В бензиновых моторах с инжекторными системами подача топлива происходит через форсунку, которая распыляет его в выпускной патрубок, где горючее смешивается с кислородом.

На дизельных автомобилях горючее и кислород подаются отдельно. Топливо под высоким давлением выпрыскивается из форсунок, а воздух заходит через газораспределительный механизм.

Смазка

Система смазки позволяет уменьшать силу трения, защищать металл от разрушения, отводить лишнее тепло, и убирать продукты горения. Узел состоит из:

• маслопровода;
• фильтра;
• радиатора, охлаждающего масло;
• поддона картера;
• масляного насоса, подающего смазку из поддона снова в оборот.

Охлаждение

Элементы силового агрегата нагреваются до экстремально высоких температур, поэтому их необходимо охлаждать, чтобы предупредить разрушение или деформацию деталей. На относительно простых устройствах (мотороллерах или мопедах) температура движка понижается за счет встречного потока воздуха, но для мощных автомобильных моторов этого недостаточно. В них устроен отдельный контур, по которому идет охлаждающая жидкость:

• Радиатор состоит из множества трубочек, проходя по которым, жидкость охлаждается за счет теплоотдачи.
• Вентилятор гонит поток воздуха на радиатор, усиливая теплообмен.
• Водяной насос обеспечивает циркуляцию и постоянное поступление охлажденной жидкости к наиболее горячим местам.
• Термостат отвечает за переключение потока между внешним и внутренним кругом.

Жидкостная система охлаждения.

Выпускная система

Выхлопная система позволяет выводить отработанные газы, которые выпустил мотор автомобиля из своих цилиндров, в окружающую среду. Общее устройство выпускного контура машин с ДВС:

1. Выпускной коллектор принимает отходы от каждого цилиндра, гасит их первичные колебания и направляет в приемную трубу (так называемые «штаны»).
2. Далее поток поступает в каталитический нейтрализатор, в котором происходит очищение газов.
3. Из катализатора выхлоп переходит в резонатор, где снижается скорость потока, и разделяются газы.
4. Предпоследняя ступень выпускной системы — глушитель, внутри которого расположены перегородки, меняющие направление выхлопа, за счет чего снижается скорость и шумность выброса.
5. Из глушителя отработка поступает в выхлопную трубу, а оттуда — в атмосферу.

Выпускная система ДВС автомобиля.
Мне нравитсяНе нравится

Пробег и гарантии при выполнении капремонта

Когда необходимо выполнять капитальный ремонт двигателя? Точную информацию вы найдете лишь в мануале вашего авто. В общих же словах можно ответить так: у отечественных машин пробег до выполнения соответствующих ремонтных работ составляет около 150 тысяч километров, у европейских иномарок — около 200 тысяч, а у «японцев» — 250 тысяч.

Что касается гарантии на выполненные работы, то здесь дело не только и не столько именно в ремонтных процедурах, сколько в качестве используемых при этом запасных частей. Если сказать в двух словах, то они обязательно должны быть с гарантией. К сожалению в наше время купить откровенный брак или подделку. Поэтому старайтесь покупать запасные части в магазинах, имеющих соответствующие лицензии, и желательно у проверенных продавцов. Это сведет к минимуму риски покупки некачественных товаров, а соответственно, увеличит вероятность соблюдения гарантии.

Многие уважающие себя мастерские сами предлагают своим клиентам проверенные, оригинальные и сертифицированные запасные части.

Выполнение капитального ремонта

В настоящее время практически все СТО, выполняющие капитальные ремонты двигателей, дают гарантию на свою работу. Как правило, она составляет 20…40 тысяч километров пробега. Хотя если двигатель отремонтирован хорошо, то проблем не должно возникнуть при значительно больших пробегах. Необходимо помнить, что после проведения капремонта двигатель наиболее подвержен новым поломкам в силу притирки новых деталей и узлов. Поэтому на первых 10 тысячах километров пробега старайтесь ездить в щадящем режиме, без резких рывков, ускорений и не на больших оборотах двигателя.

В связи с тем, что во время капитального ремонта мастерам приходится выполнять много сложных процедур, то время, потраченное на него, может оказаться значительным. Например:

• Если необходимой запчасти на СТО нет и необходимо ждать ее доставки из-за рубежа, то срок выполнения ремонта может растянуться на 15…20 и более дней (во многом зависит от сроков поставки необходимой детали).
• В случае наличия необходимых деталей, отсутствия оборудования для выполнения ремонта срок может растянуться на 5…8 дней.
• Если же на СТО есть обычно капитальный ремонт занимает 3…4 дня, если не возникнет дополнительных препятствий или сложностей.

Желательно перед работой заранее оговорить с мастерами не только стоимость ремонта, но и сроки его выполнения. А лучше заключить официальный договор, имеющий юридическую силу. Это избавит вас от возможных недоразумений в будущем.

Вместо заключения

Напоследок хочется привести такую аксиому: ресурс работы двигателя напрямую зависит от ресурса работы его отдельных элементов. У иномарок ресурс обычно составляет 250-300 тысяч километров, в то время как у отечественных автомобилей только 150 тысяч. Чтобы двигатель работал как можно дольше без поломок, стоит соблюдать правила эксплуатации, которые были установленные заводом изготовителем, и проводить регулярное техническое обслуживание.

Экологичность выхлопа

Современные стандарты «Евро-4» или «Евро-5» обязывают всех производителей тщательно следить за химическим составом топлива, чтобы уменьшить содержание вредных веществ в выхлопном газе. Дизель более экологичен — двигатель тоже выбрасывает выхлопные газы, но они менее вредны по сравнению с продуктами отхода бензиновых аналогов.

Именно экологичностью выхлопа частично обусловлена популярность агрегатов на солярке в Европе. Во Франции каждое третье транспортное средство работает на дизтопливе. В Австрии у дизеля 50% автомобильного рынка. И эти показатели ежегодно растут. Даже автоконцерны, которые раньше выпускали транспортные средства преимущественно на бензине, сегодня предлагают потребителям альтернативный вариант — каждую модель с двумя типами двигателей.

Принцип работы

Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине. Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.

Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.

Принцип работы четырехтактного двигателя

Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации

Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)

Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

1. На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
2. Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
3. Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
4. И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.

Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется  большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.

Принцип работы двухтактного двигателя

Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

1. В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
2. Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.

Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

Принцип работы двигателя

Во всех ДВС, какой бы конструкции они ни были, используется один и тот же принцип работы. Это преобразование энергии теплового расширения при сгорании топлива сначала в прямолинейное, а затем во вращательное движение.

Принцип работы четырехтактного двигателя

Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации

Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)

Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

1. На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
2. Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
3. Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
4. И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.

Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется  большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.

Принцип работы двухтактного двигателя

Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

1. В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
2. Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.

Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

Системы охлаждения, воздухозабора и запуска двигателя

В большинстве автомобилей система охлаждения состоит из радиатора и водяного насоса. Охлаждающая жидкость циркулирует по охлаждающей рубашке цилиндров, затем попадает в радиатор для охлаждения. В некоторых автомобилях (преимущественно в Volkswagen Жук) и в большинстве мотоциклов и газонокосилок используется воздушное охлаждение двигателей (двигатель с воздушным охлаждением легко узнать по ребрам на внешней стороне цилиндров, которые рассевают тепло). Двигатели с воздушным охлаждением намного легче, но охлаждаются хуже, что снижает их срок эксплуатации и производительность. Для получения более подробной информации читайте статью «Как работает система охлаждения».

На схеме представлено соединение патрубков системы охлаждения

Итак, теперь Вы знаете, что и как охлаждает двигатель Вашего автомобиля. Но почему так важна циркуляция воздуха? Большинство двигателей является безнаддувными, т.е. воздух поступает через воздушные фильтры непосредственно в цилиндры. Более мощные двигатели либо имеют турбонаддув, либо наддув, т.е. воздух поступает в двигатель под давлением (для подачи в цилиндр большего объема топливно-воздушной смечи) для увеличения мощности двигателя. Уровень сжатия воздуха называется наддув. При турбонаддуве используется небольшая турбина, установленная на выхлопную трубу для вращения нагнетающей турбины входящим потоком воздуха. Турбокомпрессор устанавливается непосредственно на двигатель для вращения компрессора.


Увеличение мощности двигателя — это, конечно, хорошо, но что же происходит когда Вы поворачиваете ключ? Система запуска состоит из электростартера и соленоида стартера. При повороте ключа зажигания, стартер несколько раз проворачивает двигатель для начала процесса сгорания. Для запуска холодного двигателя требуется мощный стартер. Стартер должен преодолеть:


• Любое собственное трение, вызванное поршневыми кольцами
• Давление сжатия любого из цилиндров во время такта сжатия
• Энергию, необходимую для открытия и закрытия клапанов распредвалом
• А также действие всех остальных деталей, установленных непосредственно на двигателе, например водяного насоса, масляного насоса, генератора и т.д.

В связи с тем, что требуется большое количество энергии и в автомобилях используется 12-вольтная электросистема, на стартер должен поступать ток в несколько сотен ампер. Соленоид стартера — это большой электронный переключатель, который может выдержать ток такой силы. При повороте ключа зажигания, он запускает соленоид для подачи питания на стартер.

В следующем разделе мы расскажем о подсистемах двигателя, которые отвечают за то, что в него поступает (масло и топливо) и что выходит (выхлоп и выбросы).

Системы смазки, подачи топлива, выхлопа и электросистема двигателя
Когда дело касается повседневного обслуживания, скорее всего Вас, прежде всего, заинтересует количество бензина в бензобаке Вашего автомобиля. Каким же образом бензин, которым Вы заправляетесь, заставляет работать цилиндры? Топливная система при помощи насоса подает топливо из бензобака и смешивает его с воздухом в определенных пропорциях для того, чтобы топливно-воздушная смесь затем поступала в цилиндры. Существует три способа подачи топлива: карбюрация, впрыск во впускные каналы и непосредственный впрыск.

• При карбюрации устройство, которое называется карбюратор, смешивает бензин с воздухом при подаче воздуха в двигатель.
• В двигателях с впрыском топлива необходимое количество топлива впрыскивается в каждый цилиндр отдельно либо над впускным клапаном (впрыск во впускные каналы), либо в сам цилиндр (непосредственный впрыск).

Для получения более подробной информации читайте статью «Как работает система впрыска топлива».

Масло также играет очень важную роль. Система смазки обеспечивает подачу масла для каждой движущейся детали для того, чтобы они свободно двигались. Прежде всего, смазка требуется поршням (для их плавного движения в цилиндрах) и подшипникам, которые обеспечивают вращение таких деталей, как коленвал и распредвал. В большинстве автомобилей масла из поддона картера подается при помощи масляного насоса, проходит через масляный фильтр для удаления абразивных частиц, после чего под давлением поступает на подшипники и стенки цилиндра. Затем масло стекает обратно в картер, где оно собирается, после чего цикл повторяется.

Типы двигателей внутреннего сгорания

Что такое ДВС в машине разобраться несложно: базовый принцип работы установки проходят еще в школе на уроках физики.

Упрощенная схема двигателя внутреннего сгорания.

Общая черта всех ДВС — воспламенение топливной смеси внутри камеры сгорания, за счет которого получается импульс для дальнейшего движения и передачи энергии на вращательное движение коленчатого вала, а от него на колеса машины. В зависимости от конструкции силового агрегата, и вида используемого топлива, все моторы можно разделить на:

• поршневые;
• роторно-поршневые;
• газотурбинные.

Из чего состоит двигатель:

1. Блок цилиндров.

1. Головка блока цилиндров.

1. Кривошипно-шатунный механизм, который передает импульс.

1. Газораспределительный узел, отвечающий за подачу горючего и вывод отработанных газов.

Детали привода клапанов газораспределительного узла.

Поршневые моторы

Многие автолюбители на вопрос, что такое ДВС в автомобиле, опишут именно поршневые установки, которые являются самой распространенной группой силовых агрегатов. В этих системах движение поршня, который находится внутри цилиндра, передает энергию на коленвал и маховик через кривошипно-шатунный механизм.

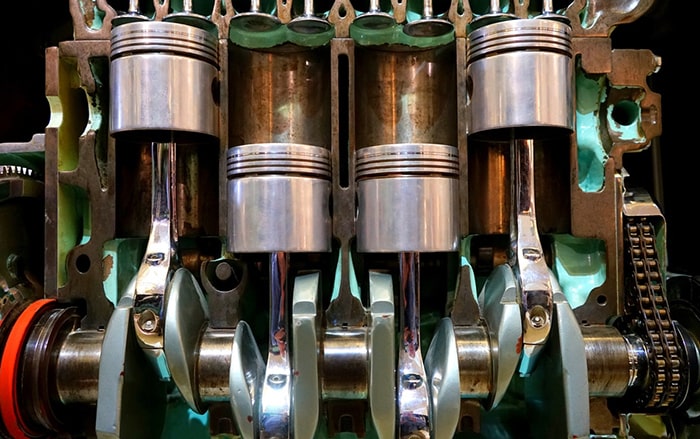

Поршневой двигатель внутреннего сгорания.Трехцилиндровый ДВС Ford Ecoboost.

По расположению цилиндров все поршневые моторы делятся на:

• Рядные — все цилиндры расположены на одном коленвале и выстроены в ряд параллельно друг другу.
• V-образные — также размешены на одном коленчатом вале, но расположены под углом (обычно от 45 до 90о).
• VR-образные — аналогичны предыдущему типу, но имеют меньший угол развала (10–20о).
• Оппозитные — два ряда цилиндров находятся на одном коленвале под углом 180о друг к другу.
• W-образные — на коленчатом вале расположены 3 или 4 ряда цилиндров.
• Встречные — каждый цилиндр имеет два поршня, которые движутся во встречном направлении.
• U-образные — два коленвала с параллельными рядами цилиндров объединены в один блок.
• Радиальные — цилиндро-поршневая группа установлена звездообразно вокруг коленвала.

Роторно-поршневые системы

Роторно-поршневые силовые агрегаты основаны на аналогичном принципе, но имеют овальную камеру сгорания. Внутри нее вращается трехгранный ротор, который выполняет функции как поршня, так и ГРМ. В настоящее время такие системы практически не используются в автомобилестроении по причине более сложного производства и обслуживания.

Принцип работы роторного ДВС.

Газотурбинные ДВС

Газотурбинные двигатели внутреннего сгорания превращают импульс от детонации топлива в полезную работу за счет вращения рабочими газами ротора специальной формы клиновидными лопатками, двигающего вал турбины.

Газотурбинный движок Siemens.

Виды топлива

Агрегаты внутреннего сгорания могут использовать разные типы горючего:

• Моторы, работающие на бензине, совершают работу за счет воспламенения воздушной смеси от электрического разряда свечи зажигания.
• Дизельные двигатели отличаются тем, что не имеют системы зажигания. Дизельное топливо под давлением передается через форсунки непосредственно в движок и воспламеняется за счет того, что внутри рабочей камеры уже находится кислород, нагретый до температуры большей, чем требуется для воспламенения горючего.
• Газовые установки экономичнее за счет более дешевого топлива, но требуют качественной системы охлаждения и особого масла из-за сильного нагрева.
• Гибридные — сочетание дизельного и электрического движков.
• Водородные системы применяются редко — до недавнего времени не существовало способа создать безопасную силовую установку. Первой машиной с водородным двигателем нового поколения стала Toyota Mirai.

Устройство силовой установки Toyota Mirai.

Чаще всего используются бензиновые и дизельные моторы. Первые способны развивать большую мощность и скорость, а вторые экономичнее, имеют более плавный ход и надежную конструкцию.

Как работает ДВС на бензине и дизтопливе.
