Что представляет собой карбюратор и как он работает

Из чего состоит стандартный карбюратор

Из чего состоит стандартный карбюратор: 1 — топливопровод; 2 — игольчатый клапан; 3 — отверстие в крышке поплавковой камеры; 4 — распылитель; 5 — воздушная заслонка; 6 — диффузор; 7 — дроссельная заслонка; 8 — смесительная камера; 9 — топливный жиклер; 10 — поплавок; 11 — поплавковая камера.

Современный механизм состоит из четырех основных элементов:

1. Сама камера с поплавком;
2. Жиклер;
3. Распылитель;
4. Диффузор;
5. Дроссельная заслонка.

Поплавковая камера

Полость камеры разделена на два отсека. Первый отсек контролирует наличие и поступление топлива в пределах узла. С её помощью происходит бесперебойное и непрерывное снабжение мотора топливом, независимо от условий. Незамысловатый механизм предусматривает, что внутри камеры находится поплавок, который цепляется за игольчатый клапан, расположенный у начала отверстия канала. Этот процесс обеспечивает подачу бензина из топливного бака.

Поплавковая камера: 1 – поплавок; 2 — ограничитель хода поплавка; 3-регулировка уровня топлива; 4 – уровень топлива в поплавковой камере.

По мере испарения топлива и снижения его уровня, поплавок погружается ниже, а клапан расширяется, за счет чего происходит очередное впрыскивание топлива внутрь полости. Если случается обратный процесс, то поплавок наоборот поднимается, а клапан сужается.

Второй камерный отсек служит для замешивания горючего и воздуха.

Диффузор

Когда бензин и воздушный поток соединяются воедино, то попадают в диффузор. Так как отверстие его очень маленькое, при попадании в него скорость циркуляции смеси увеличивается.

Диффузор карбюратора

Служит соединительным мостиком между камерными отсеками. Распылитель соприкасается с жиклером и диффузором.

Жиклер

Специальный вставочный механизм, с отверстием посередине. Оно сквозное и имеет определенный диаметр. Именно жиклер отвечает за подачу необходимого количества топлива.

Жиклеры

Итак, представим себе процесс. Сначала запускается двигатель, после чего поршень цилиндра начинает давить вниз, создавая разряжение. Из-за этого эффекта происходит усиленное засасывание воздуха при помощи заборника с фильтром, который установлен на карбюраторе.

Дроссельная и воздушная заслонки

Воздушная заслонка помогает следить за уровнем обогащенности горючего. При закрытии прохода случается излишнее обогащение (повышенное содержание смеси), которое влечет остановку работы мотора. Дроссельная заслонка установлена позади диффузора, поэтому перекрывая канал она регулирует скорость движения топливновоздушной массы.

Дроссельная заслонка

Когда водитель нажимает на акселератор, он таким образом воздействует на дроссель.

Так выглядит упрощенный вариант карбюраторной схемы. Но на самом деле он состоит из множества элементов и сложных механизмов, потому что эксплуатация двигателя происходит в разных условиях климата и рельефа, в зависимости от этого требуется различный состав топлива.

Именно по этой причине у современной поплавковой системы такое многоступенчатое устройство с вспомогательным оборудованием и дополнительными системами. Учитывая эти факторы карбюратор способен приготовить смесь для каждого случая.

Какие еще системные элементы дополняют конструкцию карбюратора?

1. Пусковой механизм;
2. Дозирующий механизм;
3. Система холостого хода;
4. Ускорительный насос;
5. Экономайзер;
6. Эконостат.

Всякий элемент выполняет свою роль для поддержания нормального рабочего состояния агрегата.

Принципиальное устройство системы питания

Система питания (рис. 1) предназначена для хранения запаса топлива на автомобиле, очистки топлива и воздуха, образования горючей смеси, подвода ее в цилиндры двигателя и отвода от них отработавших газов. Система питания карбюраторного двигателя должна обеспечивать высокую надеж­ность работы двигателя в различных условиях эксплуатации автомобиля, заданный расход топлива, минимальное загрязнение окружающего воздуха отработавшими газами, безопасность в пожарном отношении, удобство диагностики и технического обслуживания.

Рис. 1. Принципиальная схема системы питания карбюраторного двигателя:

1 — указатель уровня топлива; 2 — датчик указателя уровня топлива; 3 — крышка горловины топливного бака; 4 — топливный бак; 5 — глушитель; 6 — фильтр отстойник; 7 — приемная труба; 8 — двигатель; 9 — топливный насос; 10 — фильтр тонкой очистки топлива; 11 -выпускной трубопровод; 12 — впускной трубопровод; 13 — воздушный фильтр; 14 -карбюратор. При работе двигателя топливо (бензин) из бака закачивается насосом и, проходя через трубопроводы и топливные фильтры, подается в карбюратор, где распыливается и смешивается в определенной пропорции с воздухом, который поступает в карбюратор через воздушный фильтр. Такая смесь топлива и воздуха приготовленная в карбюраторе называется горючей смесью, которая по впускному трубопроводу подводится в каждый цилиндр двигателя при такте впуска. В цилиндре горючая смесь смешивается с продуктами сгорания, оставшимися после предыдущего такта, и образует рабочую смесь. Далее при такте сжатия рабочая смесь сжимается. В конце такта сжатия она воспламеняется от искрового разряда свечи зажигания и сгорает, увеличиваясь в объеме и совершая полезную работу на перемещение поршня. Образовавшиеся при такте рабочего хода отработавшие газы при такте выпуска отводятся через глушитель в атмосферу. В системах питания различных карбюраторных двигателей могут быть некоторые конструктивные отличия. Так, для уменьшения шума при впуске воздуха в карбюратор между воздушным фильтром и карбюратором могут быть установлены глушители шума впуска.

Топливные фильтры для двигателей легковых автомобилей иногда выполняют совместно с карбюратором или топливным насосом. Отдельное исполнение этих фильтров, как правило, принимают для двигателей грузовых автомобилей и автобусов. Для защиты двигателя от чрезмерного повышения частоты вращения коленчатого вала, что может быть при работе двигателя без нагрузки, в системе питания предусматривают ограничитель частоты вращения. Обычно такие ограничители устанавливают на карбюраторах двигателей грузовых автомобилей (например, автомобиль ЗИЛ-130). Приборы системы питания двигателя соединены между собой металлическими топливопроводами, а также шлангами из маслобензостойкой резины или пластмассы.

Преимущества и недостатки карбюраторов

Про ужасы вечного ремонта карбюратора не слышал только глухой. А что на самом деле? Какие же плюсы у этого устройства и есть ли смысл вообще с ним иметь дело? Как ни странно прозвучит это в наш технологичный век, но карбюратор имеет несколько серьезных преимуществ.

1. Простота конструкции. Нет, речь не о том, что это очень уж простой механизм. Но по сравнению с электронной начинкой сегодняшних автомобилей, карбюратор на порядок проще для ремонта, обслуживания и даже эксплуатации. В большинстве карбюраторов нет никакой электроники, только механические устройства, а значит, человек с «прямыми руками» может и сам заниматься его ремонтом и обслуживанием. Об этом хорошо помнит «старая гвардия» — наши родители, привыкшие копаться в своих «ненаглядных» Жигулях и Запорожцах.
2. Ремонтопригодность. Всё, что ломается в карбюраторе, можно починить без «лишней крови». Необходимые запчасти можно купить (есть производители, до сих пор выпускающие ремкомплекты. А почему бы и нет?).
3. При работе с некачественным топливом карбюратор оказывается гораздо живучей и стабильней, чем инжектор. И вообще, он не слишком требователен к чистоте, а если и засоряется, то подлежит простой чистке в домашних («гаражных») условиях.
4. Небольшое количество воды, попавшее в карбюратор, не причинит ему вреда, в отличие от инжектора. Правда, со временем он потребует чистки и калибровки.
5. И, наконец, карбюратор не требует подключения к электросети, датчикам, процессору и прочим «радостям» цивилизации. Он работает исключительно от энергии всасываемого двигателем воздуха, а значит, был оптимальным вариантом для установки на старые автомобили, где вообще не было электроники.

Но есть и недостатки иза которых карбюраторные автомобили в конце концов сошли с мировой арены автомобилестроения.

1. Технологии требовали систему подачи топлива с гибкой подстройкой, а не с постоянными параметрами, чтобы минимизировать потребление топлива (которое раньше никто особо не считал). Поэтому на смену карбюратору пришла инжекторная система, которая до сих пор развивается и совершенствуется.
2. Второй значительный минус – зависимость карбюратора от погодных условий. В холодное время года внутри собирается конденсат, мешающий работе, в зимний период есть риск обледенения внутренней части. При этом летняя жара тоже не дает ему работать стабильно из-за активного испарения – начинаются сбои в подаче смеси.
3. Ну и третий недостаток — это значительно ниже экологические показатели, по сравнению с инжектором. В современной борьбе за экологию карбюраторные автомобили просто не выдерживают никакой критики, так как вредные выбросы у них значительно выше.

Что представляет собой карбюратор китайского скутера и его возможности, недостатки, тюнинг

Схема карбюратора китайского скутера в принципе стандартна и подходит как для 2т, так и для 4 т мотора. Устройство карбюратора позволяет проводить определенные действия по улучшению его работоспособности, однако если мотор двухтактный, старания не будут иметь смысла.

Самым простым подходом является замена карбюратора на более совершенный, например, с ускорительным мотором, если у вас стоит довольно старая версия без него. Чаще всего несложный тюнинг ограничивается заменой главного топливного жиклера, особенно это актуально для двигателей, мощность которых небольшая. Замена жиклера помогает увеличить топливный канал и немного за счет этого прибавить мотору мощности.

Достаточно часто более серьезный тюнинг подразумевает использование 150 сс карбюратора скутера. Интересны модели с диаметром диффузора 17,5 мм. Он отлично подходит для поршневых 70сс. Реже попадается большой диаметр 19-24 мм, он как раз идеален для поршневой 150 сс расточенного двигателя. Однако подбор диаметра нужно проводить правильно,в противном случае мотор начнет захлебываться.

Регулировка карбюратора мотоцикла ИЖ Юпитер

Настройка пекаровских карбюраторов на мотоцикле ИЖ Юпитер 5 проводится следующим образом. Для начала проверяем герметичность и целостность воздушного фильтра. Затем смотрим исправность зажигания. После этого приступаем к регулировке, алгоритм следующий:

снимаем карбюратор с двигателя. При помощи измерительных щупов и регулировочного винта на крышке карбюратора устанавливаем расстояние между нижней кромкой смесительной камеры и дроссельной заслонкой примерно в 1,5-2 мм. Регулировочный винт качества смеси (18) заворачиваем полностью и отворачиваем на 1 оборот;
откручиваем 2 винта внизу карбюратора и снимаем крышку поплавковой камеры. Переворачиваем карбюратор, так чтобы поплавки опустились и закрыли топливный канал. Замеряем расстояние от кромки разъема карбюратора до середины поплавка (линия пресс формы). Оно должно равняться 13 +1.5/-1.5 мм (см. рис.). Если расстояние не соответствует норме, подгибанием язычка поплавка в ту или иную сторону добиваемся нужной длины;

устанавливаем карбюратор на место. Заводим мотоцикл и прогреваем двигатель 5-7 минут. Чтобы дело пошло быстрее, воспользуйтесь топливным обогатителем (корректором). Винтом количества смеси вверху карбюратора устанавливаем минимально устойчивые обороты двигателя. Отворачивая винт качества смеси (постепенно на ½, ¼ оборота), ищем момент снижения частоты вращения коленчатого вала (сначала обороты будут расти, а потом снижаться). Снова вкручивая винт количества смеси, добиваемся снижения вращения частоты коленвала, а винтом качества снова находим оптимальное положение. Эти действия нужно повторять до тех пор, пока не будут найдены минимально устойчивые обороты коленвала. Правильность регулировки также следует проверить резким поворотом рычага газа. Когда двигатель при резком открытии глохнет, плохо набирает обороты (провалы), смесь нужно обогатить, слегка закручивая винт качества. Если же наоборот, двигатель глохнет при сбросе газа, винт качества нужно немного открутить. После этого, винтом количества устанавливаем минимальные обороты двигателя

Внимание! Винты регулировки нужно крутить медленно и постепенно на ½, ¼ оборота. После каждой операции ждем, когда двигатель «приноровится» к новым настройкам;
позднее правильность регулировки можно проверить по цвету центрального электрода свечи. Перед этим следует прокатиться на мотоцикле 10-15 километров на трассе

Нормальная смесь — это кирпичный цвет электрода. Нагар на свече свидетельствует о слишком богатом качестве смеси. В то время, как слишком белесый цвет говорит о её чрезмерном обеднении;
при эксплуатации мотоцикла в разных метеорологических условиях изменение состава смеси производят перемещением положения дозирующей иглы дросселя. Так, при температуре в +30 ºС иглу нужно опустить на одно деление, тем самым обеднив смесь. При -15 ºС иглу следует поднять на 1-2 деления.

Перед этим следует прокатиться на мотоцикле 10-15 километров на трассе. Нормальная смесь — это кирпичный цвет электрода. Нагар на свече свидетельствует о слишком богатом качестве смеси. В то время, как слишком белесый цвет говорит о её чрезмерном обеднении;
при эксплуатации мотоцикла в разных метеорологических условиях изменение состава смеси производят перемещением положения дозирующей иглы дросселя. Так, при температуре в +30 ºС иглу нужно опустить на одно деление, тем самым обеднив смесь. При -15 ºС иглу следует поднять на 1-2 деления.

Пару слов о настройке карбюратора Jikov-2928CE. Настройка холостого хода здесь происходит аналогичным образом, как у К-65. Различия только в расположении регулировочных винтов. У Jikov они удобно расположены сбоку карбюратора (тот, что вкручен под углом, отвечает за высоту подъема дроссельной заслонки).

Уровень топлива в поплавковой камере должен составлять 9 ± 1 мм. Из-за особенности конструкции данного карбюратора, настройка состава топливной смеси для уменьшения провала при резком открытии газа производится перестановкой иглы дросселя вверх (на К-65 в этом случае, мы крутим винт качества).

Видео регулировки

Чтобы понять азы и нюансы регулировки карбюратора мотоцикла ИЖ Юпитер, рекомендуем посмотреть интересное видео. Автор подробно рассказывает как отрегулировать карбюратор К68 на мотоцикле ИЖ Юпитер 4. Показывает и рассказывает про все нюансы и особенности.

Альфа (a) и мощность

Большинство мотоциклистов знают, что для сгорания бензина в цилиндре двигателя нужно какое-то количество воздуха. И что смесь этого воздуха с бензином образуется в карбюраторе и бывает «нормальной», «богатой», «бедной». В то же время техника наших дней весьма надежна, и между мотоциклистом и карбюратором почти не бывает конфликтов. Многие ездят безмятежно, совершенно забыв о присутствии на мотоцикле такой «хитрой» вещи. А вот некоторым не везет. Капризы карбюратора заставляют их углубиться в теорию. Они-то уж усвоили, что для сгорания 1 кг бензина теоретически необходимо около 15 кг воздуха и что в действительности горючая смесь, поступающая в цилиндры двигателя, может, как назло, далеко не соответствовать этому идеальному случаю. То воздуха слишком мало, то вдруг много! На сколько? Попробуем и мы ответить на этот и ряд других вопросов, которые должны интересовать каждого, в особенности молодого мотоциклиста.

Прежде всего познакомимся с коэффициентом избытка воздуха а («альфа»). Это отношение количества воздуха, действительно поступившего в цилиндр, к теоретически необходимому для полного сгорания топлива. Смесь, у которой этот коэффициент равен единице, называют нормальной. Если же он меньше, то смесь богатая, а если больше — бедная. Но вот беда: оказывается, не всякая смесь бензина с воздухом воспламеняется от искры! Есть пределы. Им соответствуют наименьшее и наибольшее значения «альфы», при которых смесь еще способна воспламеняться. Для бензина при начальной температуре 0 градусов по Цельсию эти значения коэффициента избытка воздуха соответственно равны 0,53 и 1,23. Состав смеси, на которой работает двигатель при эксплуатации, лежит где-то в этих пределах, оказывая сильное влияние на его мощность, экономичность, температурный режим.

Люди молодые, как известно, любят быструю езду и стремятся поэтому в первую очередь «извлечь» наибольшую мощность из двигателя. Достигается она на обогащенных смесях, при коэффициенте избытка воздуха 0,8—0,9. Добившись желаемого — скорости, такой мотоциклист получает в придачу кучу, на первый взгляд, незримых, но на самом деле весьма и весьма ощутимых неприятностей. Неполноту сгорания смеси, плохую экономичность, ускоренное отложение нагара на деталях двигателя и в выпускной системе, а также ядовитое серо-голубое облако за спиной, насыщенное угарным газом, соединениями серы, окисью азота и т. п.

Между тем если отрегулировать карбюратор для получения обедненной смеси ( a = 1,1 —1,15), то сгорание станет более полным, экономичность наилучшей, к тому же уменьшатся дозы яда, выбрасываемого в атмосферу. Правда, несколько снизится мощность двигателя, но ведь дорожный мотоцикл большую часть времени используется с неполными нагрузками, а они требуют от мотора лишь части мощности, которую он способен развивать. Поэтому стоит отдать предпочтение обедненной смеси при повышенных значениях «альфы». Ясно, что для получения одной и той же мощности при коэффициенте избытка воздуха 1,15 придется дать больший «газ», чем при a =0,8. Но практически водители чувствуют эту разницу только при необходимости быстро увеличить скорость (обеднение смеси, снижая мощность, влияет и на динамику разгона).

Итак, если исходить из того, что для дорожного мотоцикла все же решающее значение имеет экономичность, сохранность двигателя, то при неполных нагрузках целесообразно обеднять смесь. Но об этом более подробно мы поговорим позже. А сейчас кратко об устройстве карбюратора.

Устройство карбюратора

Большинство современных карбюраторов имеют однородную конструкцию с небольшими различиями. Их принцип работы полностью идентичен друг другу. Наибольшее распространение получили карбюраторы Солекс (Solex). Эти модели представлены широким семейством и отличаются простой конструкцией дозирующих элементов.

Схема ускорительного насоса карбюратора: 1 — распылители; 2 — шариковый клапан подачи топлива; 3-диафрагма насоса; 4 — толкатель; 5 — рычаг привода; 6 — кулачок привода насоса; 7 — дроссельная заслонка первой камеры; 8 — обратный шариковый клапан; 9 — дроссельная заслонка второй камеры.

Solex начал производиться в СССР (Димитровград) с середины 80-х годов для модели ВАЗ 2108 «Спутник». Впоследствии новым карбюратором оснащалась почти вся линейка автомобилей ВАЗ, от классики до переднеприводных 2109-099 «Самара» и Нивы. Конструкция Солекса включает в себя несколько систем, которые отвечают за различные режимы работы двигателя. Кратко пробежимся по группам.

Поплавковая камера

Поплавковая камера карбюратора с ускорительным насосом

Её принцип действия можно сравнить со сливным бачком унитаза. Основная цель – поддержание необходимого уровня топлива в камере. К основным механизмам относятся сдвоенный поплавок и запирающая игла.

Система холостого хода (ХХ/ЭПХХ)

Данная группа взаимосвязана с электромагнитным клапаном. При необходимости, ЭК закрывает жиклёр холостого хода.

Схема системы холостого хода и переходных систем карбюратора: 1 — электромагнитный запорный клапан; 2 — топливный жиклер холостого хода; 3 — воздушный жиклер холостого хода; 4 — топливный жиклер переходной системы второй камеры; 5 — воздушный жиклер переходной системы второй камеры; 6 — выходное отверстие переходной системы второй камеры; 7 — главные топливные жиклеры; 8 — щель переходной системы первой камеры; 9 — регулировочный винт качества (состава) смеси.

Это может произойти в двух случаях:

• выключение зажигания;
• повышенные обороты (более 1900) при отпущенной педали газа (торможение двигателем, спуск с уклона).

ГДС: главная дозирующая система

Рассматриваемый узел является наиболее сложным в карбюраторе. Главная задача ГДС – создать рабочую топливную смесь для стандартной работы двигателя.

Ключевыми компонентами системы являются:

1. топливные жиклёры первичной и вторичной камер карбюратора;
2. воздушные диффузоры и эмульсионные трубки;
3. трубки «вентури», обеспечивающие приготовление рабочей смеси из топлива и воздуха.

Данная система предполагает работу ДВС с плавным воздействием на акселератор. Резкое нажатие на педаль газа не позволит ГДС обеспечить процесс обогащения и двигатель начнёт работать с провалами или заглохнет. Чтобы этого не случилось, предусмотрена следующая система.

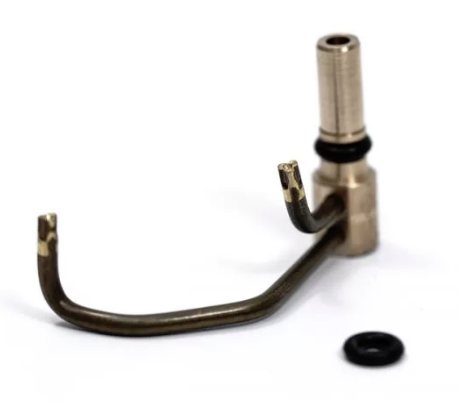

Ускорительный насос

Чтобы исключить провалы в работе двигателя, необходимо мгновенно обогатить рабочую смесь. Такая задача лежит на ускорительном насосе карбюратора. Он работает от привода дроссельной заслонки. На окончании канала есть распылитель, который подаёт дополнительное струи топлива в одну или две камеры сгорания.

Ускорительный насос

Экономайзер

Данная система предназначена для увеличения объёма топлива и работает совместно с ГДС. Задача экономайзера — обогатить горючую смесь при полной нагрузке двигателя или для плавного разгона.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры; 2 — главный топливный жиклер второй камеры: 3 — топливный жиклер эконостата с трубкой; 4 — главный топливный жиклер первой камеры; 5 — дроссельная заслонка первой камеры: 6 — канал подвода разрежения; 7 — диафрагма экономайзера; 8 — шариковый клапан; 9 — топливный жиклер экономайзера: 10 — топливный канал; 11 — воздушная заслонка; 12 — главные воздушные жиклеры; 13- впрыскивающая труба эконостата.

Эконостат

Принцип работы этого узла, имеет аналогичную экономайзеру функцию. При полной нагрузке на мотор, у впрыскивающего сопла создаётся разряжение и вытягивается дополнительное топливо.

Пусковое устройство (подсос)

Используется для запуска холодного двигателя. Основная задача – обогатить смесь. Управляется вручную из салона. Таким образом водитель может регулировать рабочую смесь воздушной заслонкой.

Свободная энергия

На первом месте в списке великих потерянных изобретений, которым не дали хода стоит творение знаменитого Николы Теслы. Он хотел подарить человечеству бесплатную энергию и в ходе хорошо задокументированных испытаний продемонстрировал, что вполне может претворить свою мечту в реальность. Известно, что Тесла разрабатывал прототипы, которые усиливают беспроводную передачу энергии и могут обеспечить электроэнергией большие площади, «питающиеся» всего от одной башни. Хотя большинство людей поддерживали идею Теслы, финансирование его проекта сократилось до нуля, а лаборатория ученого загадочно сгорела дотла. Бесплатная энергия — пожалуй, наиболее документированный и глобально значимый проект из всех нереализованных полезных изобретений в мире.

Простейший карбюратор устройство и принцип работы

Простейший карбюратор состоит из двух основных частей: смесеобразующего устройства и поплавковой камеры. В смесеобразующем устройстве происходит приготовление горючей смеси, а поплавковая камера является резервуаром, откуда топливо подается для смешения с воздухом.

Смесеобразующее устройство карбюратора имеет входной воздушный патрубок, диффузор, смесительную камеру, дроссельную заслонку, выходной патрубок. Выходной патрубок обычно заканчивается фланцем, которым карбюратор крепится к впускному трубопроводу двигателя.

Рекламные предложения на основе ваших интересов:

На входном патрубке устанавливают шланг для подвода воздуха или непосредственно воздушный фильтр. Диффузор является местным уменьшением сечения смесеобразующего устройства. Благодаря диффузору улучшаются условия распыливания топлива, так как при работе двигателя в самом узком сечении диффузора создается максимальная скорость воздушного потока. В этом месте устанавливают распылитель, представляющий собой трубку, выведенную в диффузор. Через распылитель происходит истечение и распыление топлива.

Поплавковая камера содержит поплавковый механизм, состоящий из поплавка и игольчатого клапана. Поплавок закреплен шарнирно на стенке поплавковой камеры. На рычаг поплавка опирается запорная игла игольчатого клапана.

При подаче топлива через штуцер в поплавковую камеру поплавок всплывает и своим рычагом поднимает запорную иглу, закрывая игольчатый клапан. Как только уровень топлива в поплавковой камере достигнет заданного предела, игольчатый клапан закроется полностью и поступление топлива в камеру прекратится. При расходовании топлива из поплавковой камеры поплавок опускается и приоткрывает игольчатый клапан. В поплавковую камеру вновь начинает поступать топливо до момента достижения заданного уровня. Таким образом, поплавковая камера с помощью поплавкового механизма обеспечивает поддержание заданного уровня топлива при всех режимах работы двигателя.

В нижней части поплавковой камеры располагают главный жиклер. Его основное назначение состоит в дозировании топлива для получения горючей смеси нужного состава. Жиклер представляет собой пробку с центральным калиброванным отверстием. Диаметр калиброванного отверстия жиклера выбирается в зависимости от требуемого расхода топлива. Большое значение для образования горючих смесей имеет также длина калиброванного отверстия жиклера, углы входных и выходных фасок, диаметры каналов в теле жиклера. Главный жиклер может быть установлен в нижней или верхней части распылителя.

При вращении коленчатого вала двигателя во время тактов впуска и при открытой дроссельной заслонке через смесительную камеру карбюратора проходит воздух. Внутри диффузора скорость потока воздуха значительно возрастает, и на выходе рыспылителя создается разрежение. При этом в поплавковой камере вследствие наличия отверстия давление остается равным атмосферному. Из-за разности давлений в поплавковой камере и в распылителе топливо начинает перетекать через главный жиклер и распылитель в виде фонтанчика, попадая в горловину диффузора. Здесь струя поступающего воздуха дробит вытекающее топливо на мелкие капельки, которые перемешиваются с воздухом, испаряются и образуют горючую смесь.

Образование горючей смеси в смесительной камере карбюратора происходит не в полном объеме. Часть топлива в виде капелек не успевает испариться и перемешаться с воздухом. Неиспарив-шиеся капельки топлива движутся в потоке воздуха и оседают на стенках смесительной камеры и впускного трубопровода. Топливо, осевшее на стенки, образует пленку, которая движется с малой скоростью. Чтобы испарить пленку топлива, впускной трубопровод при работе двигателя подогревается. Чаще всего используется жидкостный подогрев (от системы охлаждения двигателя) или подогрев теплом отработавших газов. Таким образом, можно считать, что образование горючей смеси заканчивается в конце впускного трубопровода двигателя.

Немного истории. Прежние типы карбюраторов

Как только изобретатели второй половины XIX века начали пытаться оснастить технику двигателями, работающими на бензине и керосине, им пришлось учитывать, что воспламеняется это топливо только при участии воздуха. Более того, для эффективной работы двигателя надо ещё и смешать воздух с горючим в определённой пропорции.

Первый карбюратор изобрёл в 1876 году итальянец Луиджи Христофорис. В его устройстве топливо разогревалось, испарялось, и его пары смешивались с воздухом. Через год Даймлер и Майбах нашли более рациональное решение, применив принцип распыления топлива. Этот простой и эффективный принцип и лёг в основу всех последующих разработок.

Готлиб Даймлер на машине с личным шофёром.

До повсеместного распространения карбюраторов поплавкового типа применялось ещё два вида данных устройств: барботажные и мембранно-игольчатые карбюраторы.

Барботажные карбюраторы представляли собой бензобаки, внутри которых на небольшом расстоянии от поверхности топлива имелась глухая доска и два широких патрубка – один подаёт из атмосферы, и второй – отбирает топливно-воздушную смесь в двигатель. Воздух проходит под доской, над поверхностью горючего, насыщается его парами, и получается горючая смесь.

Это примитивная, но действенная конструкция. Дроссельная заслонка располагалась на моторе отдельно. Работа двигателя с барботажным карбюратором зависела от погоды на улице: степень испаряемости топлива изменялась, в зависимости от температуры окружающей среды. Часть топливно-воздушной смеси могла конденсироваться. Вся конструкция была довольно взрывоопасной и сложной в регулировании.

Мембранно-игольчатый карбюратор – это уже отдельное от бензобака законченное устройство. Оно состоит из нескольких камер, которые разделены мембранами и жёстко связаны между собой штоком.На этом штоке закреплена игла, запирающая седло клапана подачи топлива. Камеры соединены каналами со смесительной полостью, с одной стороны, и с топливным каналом – с другой.

Характеристики такого карбюратора определяются тарированными пружинами, на которые опираются мембраны. Это уже не примитивная, но достаточно простая конструкция, достоинством которой, кроме её простоты, является способность безотказно работать в любом положении и любых условиях. Такие карбюраторы стояли в первой половине ХХ века не только на автомобилях и мотоциклах, но и на самолётах с поршневыми двигателями внутреннего сгорания.

Третий тип карбюраторов, который и стал в итоге основным во всём мировом автомобилестроении – это поплавковый карбюратор с жиклёрами. Поплавковый карбюратор, конструкция которого регулярно подвергалась усовершенствованиям, завоевал в итоге всеобщую популярность во всём мире. Он являлся очень универсальными устройством и мог быть установлен при помощи переходника на самые разнообразные модели автомобилей и мотоциклов.Его устройство и будет рассмотрено в следующих разделах этой публикации.

Последними этапами эволюции устройств карбюраторного впрыска стали поплавковые карбюраторы с электромагнитными клапанами, работающие под контролем электроники. В таких устройствах работало несколько электромагнитных клапанов, работу которых контролировало специальное устройство управления. К примеру,в японских карбюраторах «Хитачи» имелось пять электромагнитных клапанов, и заслонки управлялись электроникой.

Эти карбюраторы, последнего поколения данных устройств, ставились на автомобили «Ниссан» на рубеже 80-х и 90-х годов. Их сложность заключается в большом количестве вспомогательных устройств, отвечающих за стабилизацию работы карбюратора в различных режимах (резкий сброс газа, режим холостого хода в процессе простоя на автомобиле с автоматической КПП, выравнивание и стабилизацию оборотов мотора при запуске климатической установки, и т.п.). Соответственно, такой, «доведённый до совершенства» карбюратор был дополнен многочисленными вспомогательными устройствами: клапанами, биметаллическими пружинами, обогревателями и т.д.
